水平铺设在闸、坝上游的透水地基上，以增加渗流的渗径长度、减小渗透坡降、防止地基渗透变形的防渗设施（见图）。填筑铺盖的不透水土料，应与闸、坝的不透水轮廓相连接，其渗透系数比透水地基土层小100倍以上，才能起到良好的防渗作用。常用的土料为粘土或砂质粘土，渗透系数一般均小于1×10-5厘米/秒。 粘土斜墙坝的防渗铺盖布置 铺盖要有合理的长度，以使地基内的渗透坡降不超过地基土层的允许渗透坡降。
水平铺设在闸、坝上游的透水地基上，以增加渗流的渗径长度、减小渗透坡降、防止地基渗透变形的防渗设施（见图）。填筑铺盖的不透水土料，应与闸、坝的不透水轮廓相连接，其渗透系数比透水地基土层小100倍以上，才能起到良好的防渗作用。常用的土料为粘土或砂质粘土，渗透系数一般均小于1×10-5厘米/秒。

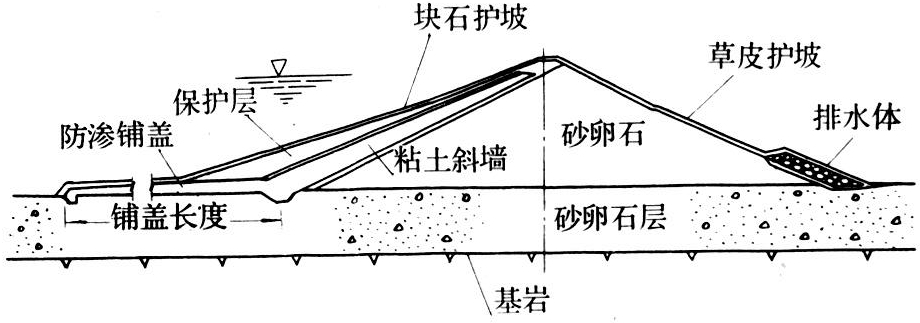

粘土斜墙坝的防渗铺盖布置
铺盖要有合理的长度，以使地基内的渗透坡降不超过地基土层的允许渗透坡降。其厚度由上游到下游逐渐增加，前端厚度不小于0.5米，一般采用1米；各处厚度应根据铺盖上下水头差而定。设通过铺盖任意点的水头差为△H，则该点的铺盖厚度δ应为：
防渗铺盖
式中 i为铺盖土料的允许水力坡降，随土质而异，对粘土可取8～15。求得的厚度，应同时满足构造和施工的要求。
铺盖在土石坝中多为土料，混凝土坝和水闸中有时用混凝土或沥青，土料铺盖以碾压式较为可靠。铺盖如直接铺在砾、卵石土上时，应根据计算确定其间是否设置反滤层。铺盖的防渗作用，虽然不如垂直防渗可靠，但由于施工方便，造价经济，在工程中得到广泛应用。
