以黄麻次生韧皮纤维为主的束纤维。圆果种的纤维为乳白色，长果种的为金黄色。黄麻纤维具有吸湿性强、散水快、耐摩擦等优点，是纺织麻布、麻袋，以及织制地毯、帆布等的原料。还可以与粘胶短纤维混纺花式纱，织制装饰织物等。

黄麻纤维分初生韧皮纤维和次生韧皮纤维。初生纤维由初生分生组织分化而成，次生纤维由形成层分化产生。麻苗3～4片真叶时，开始出现初生纤维，7～9片真叶时，出现第一层次生纤维，以后随着麻株生长发育不断产生次生纤维层。纤维细胞的发育可分为两个阶段：第一阶段是纤维细胞的伸长，第二阶段是胞壁增厚，这是由于纤维素、半纤维素和木质素等物质在初生壁内逐渐沉积加厚而形成次生胞壁。一般出苗后75～100天是纤维层、纤维束、纤维细胞增加最快的时期。

工艺成熟的黄麻茎横切面的纤维组织结构，可分为群、层、束、纤维细胞。由薄壁细胞径向分隔成许多纤维群，每群中由2～5层薄壁细胞分隔为若干纤维层。每层由1～2列薄壁细胞分隔为若干纤维束，每束由若干纤维细胞聚集而成。从基部到梢部不同高度的纤维群的形状有所不同，有三角形、梯形、正方形和长方形等，纤维群数及群的大小也不同。茎基部的纤维层数一般为12～16层，在每一层中，纤维束的形状、束幅大小不一，数量差异也大。每束中的纤维细胞数多少也不等，多者可达50多个，少者仅有3～5个，一般为12～14个。初生纤维每束所含纤维细胞数较次生纤维束多。纤维细胞角隅明显，呈五角或六角形。纤维群数、层数愈多，纤维束及纤维细胞数相应也多，则出麻率高。纤维细胞是构成纤维产量的基础（见图1）。

麻茎纵切面的纤维细胞呈长筒形，两顶端呈钝角形，外表光滑，无捻曲，有光泽。初生纤维细胞较长，一般为3.1～3.5毫米，次生纤维只有1.3～1.5毫米，长节间的纤维细胞较短节间的长，其长度可达4.0～6.0毫米。纤维细胞的两端、上下插入其相邻的纤维间隙中，相互连结，并继续伸长。与此同时，同一层中的纤维束随着向左右弯曲伸长并分枝，致使群内和群间的纤维束相互交织成纤维网层。薄壁细胞，则穿插于网层，成为卵形网眼（见图2）。纤维细胞也是纤维品质的基础。纤维细胞愈长，直径愈小，细胞壁愈厚，则纤维强力愈大，细度、柔软度也愈高。

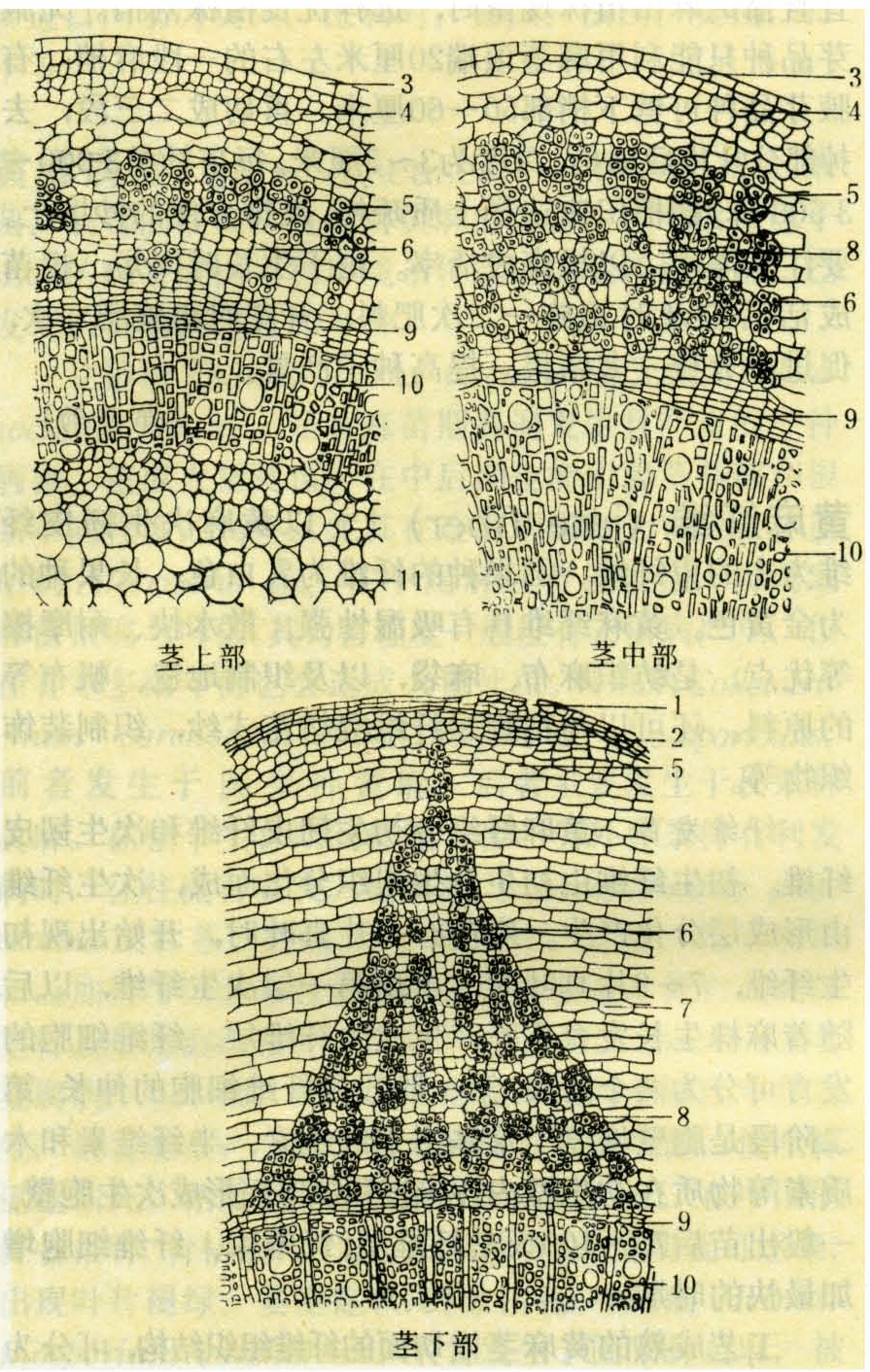

图1 黄麻韧皮纤维的结构

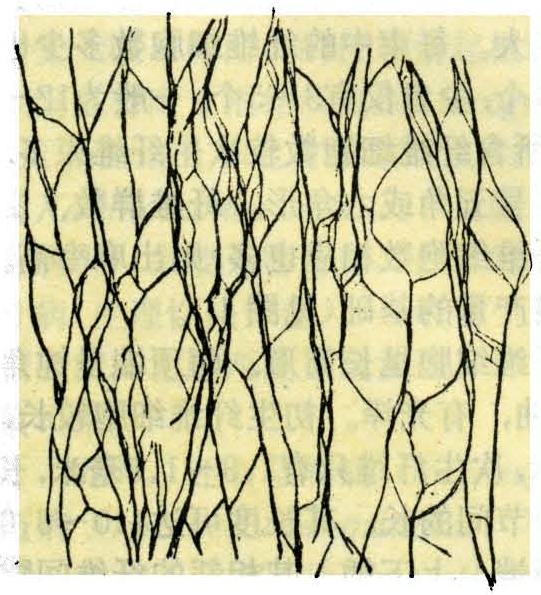

图2 黄麻纤维网状纵向结构

黄麻纤维强力30～40千克/克，圆果种的纤维强力略高于长果种。中国对98个圆果种品种的研究表明，纤维细度为250～500支，多数是350～400支，柔软度在15/100毫米左右，纤维支数越高，扭力、可捻度越大，纺织品的质量也越好。黄麻纤维主要化学成分见表。

半纤维素的含量低则纤维品质好。含木质素较多，纤维粗脆，柔软度、弹性及伸长度均差。果胶是把单纤维细胞连结成为具有纺织性能的纤维束的不可缺少的胶体物质，如沤洗过度，纤维细胞束解体为单纤维细胞，使纤维失去纺织性能。脂肪和蜡质含量过高，会降低纤维间摩擦力和抱合力以及麻纱的强力。（罗国兴）

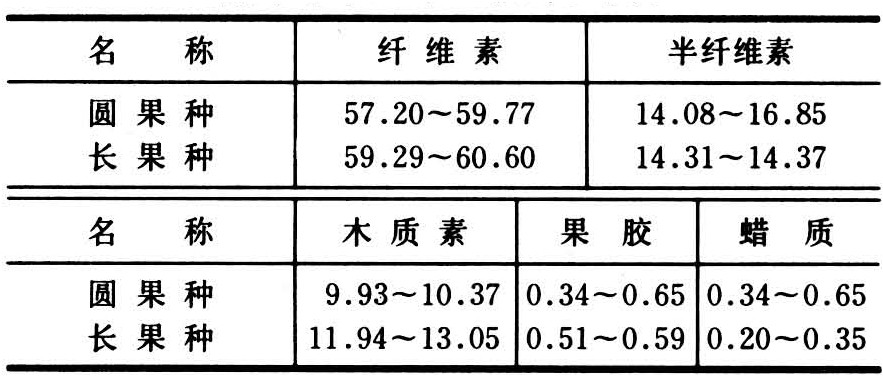

黄麻纤维主要化学成分（%）
