铧式犁的工作部件。俗称犁头。由犁铧、犁壁、犁床（或犁侧板）、犁托、犁柱等主要零部件组成。

中国古代将安装在犁上的铧和壁组成的部分称为犁冠。其形状经过不断演变成为现在的犁体。犁铧古时称为犁馋；犁壁亦称犁镜、犁碗、犁钵等。

中国传统犁的犁铧和犁壁成形较早。在耒耜演变为犁的过程中，将木制的耜装上金属齿尖，这就形成了馋。犁壁是由耒耜上的庛（《考工记》为庇）演变而来，是犁的“耳”。元王祯《农书》载：犁以耜为齿，耜以鐴为“耳”。欧洲的犁体，早先没有犁壁，据说是罗马人首先创造了有犁壁的犁体。

犁体按犁的发源地区不同分为两大类：①东方型犁系的窜垡型犁体。这种犁体的犁铧是等腰三角形。左右两边的铧刃位置对称。铧尖位于正中。犁壁微凹，一般呈盘形，有窜垡作用，故称窜垡型犁体。耕地时，是以对称三角形犁铧截取土垡，从中央破土，侧向力小，土垡断面呈三角形。犁体由犁床支持以保持平稳[图1（a）]。②西方型犁系的滚垡型犁体。铧尖不在中央而是偏于一侧，铧刃呈水平并向后斜。耕地时沿一侧斜向切土，侧向力较大，需用犁侧板贴靠沟墙以平衡犁壁翻土时产生的侧向力[图1（b）]。土垡断面呈矩形，犁沟底部平坦。20世纪70年代在欧洲出现的菱形犁体，是将滚垡型犁体的胫刃边向外凸出而成。耕起的土垡断面呈近似的菱形或平行四边形。

图1 犁体类型及其部件

犁铧

用来在土层下切开土壤。常用坚硬耐磨的钢材制造，有多种型式（图2）：①梯形铧。形状简单但铧尖磨损快，寿命较短。②凿形铧。尖部呈凿形，备有较多的磨损量，寿命较长。③带侧舷铧。犁铧侧面带有筋板以增加强度，不易折断。舷的侧面还可抵抗部分侧向力。④组合铧。耕地时铧的尖部受力大，磨损快；翼部受力小，磨损慢。组合犁铧由铧尖和铧翼两部分组合而成。铧尖磨损后，可换装新铧尖而铧翼部分仍继续使用。⑤可伸凿尖铧。在耕翻石块较多的土地时，铧尖容易折断。活动式的可伸凿尖是一根方形杆，尖部如果折断、磨损，可卸下修复后略向前伸继续使用。一根凿杆的寿命可抵十数片普通犁铧。⑥三角形铧。东方型犁使用这种犁铧，侧向力小，入土性能好。

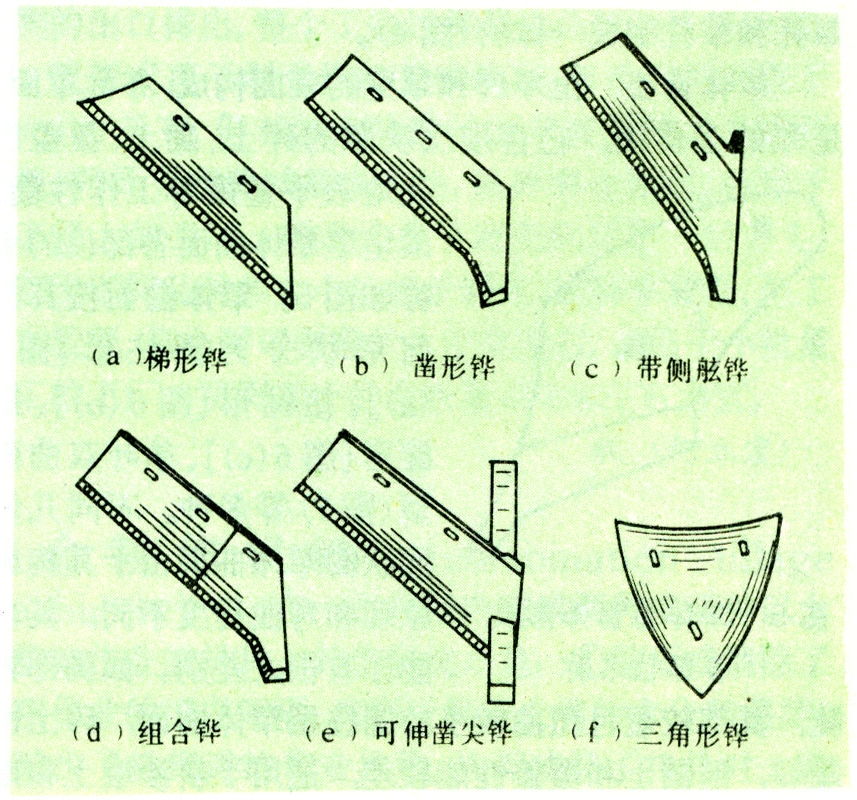

图2 犁铧

犁壁

犁体用来翻土碎土的部件。犁壁和犁铧在犁体上本应是一个整体以完成犁体切土、翻土、碎土的功能。但由于犁体下部切土受力较大，磨损较快，而其上部切土受力小，磨损较慢，故将其分成两部分，上部为犁壁，下部为犁铧，以便磨损后分别更换。犁壁的形式有三种（图3）：①整体式。由优质钢料压制而成。大多数犁体的犁壁属此类。也有用面层很硬、心层较软的三层钢板压制的。②组合式。将犁壁的前部和后部制成两件组合起来，以便将磨损较快的前部单独更换。③栅条式。由几条钢制板条排列成栅栏状，这种犁壁在湿软土地上不易粘附泥土，脱土性好，适宜耕潮湿地和水稻田。

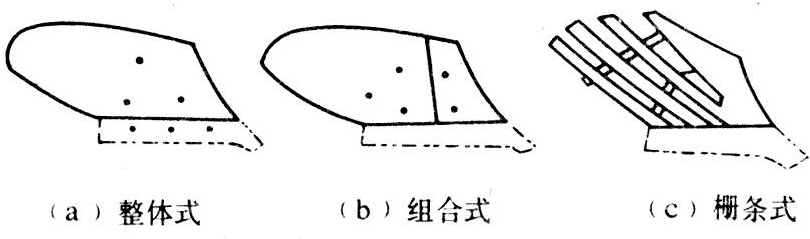

图3 犁壁

犁托

固定犁铧、犁壁及犁侧板的连接件。多为钢板冲压或焊接而成，也有铸钢或铸铁犁托。犁托上部通过犁柱与犁架连接。也有将犁托和犁柱制成一体的（图4）。

犁体曲面

由犁铧和犁壁的表面构成，亦称犁面，是犁的工作面。它直接反映犁的碎土、翻土、覆盖以及地表平整度等工作性能。滚垡型犁体曲面各部位的名称如图5。犁体曲面按其几何形状分为圆柱形[图6（a）]、扭柱形[图6（b）]、螺旋形[图6（c）]、单叶双曲面型（图7）等多种。不同几何形状的犁体曲面由于其构成原理和弯曲程度不同，其功能亦有很大差别。如胸部较陡，翼部较短且扭曲较小的圆柱型犁体曲面，碎土性能好，但翻土和覆盖性能较差，适用于耕沙壤土和地表杂草较少的熟土；胸部上升较平缓，翼部较长且扭曲较大的扭柱型犁体曲面，碎土性能差，但翻土性能较好。适用于耕茬地、潮湿地、粘土地；犁面翼部扭曲很大，整个曲面近似螺旋面的螺旋型犁体曲面，用于耕翻牧草地，开垦荒地，覆盖严实，阻力较小。对于高速作业，还设计有铧刃角θ较小，翼部后掠较大的犁体曲面。犁体曲面可由一组或两组直线（称为直元线）按一定的规律运动而形成。也可用曲元线组成。

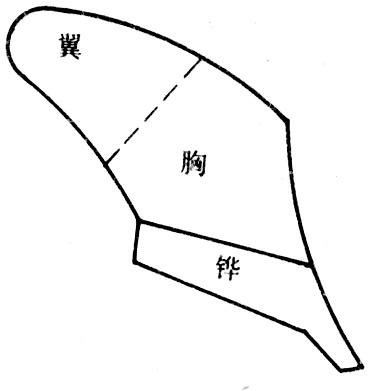

图5 犁体曲面外形及各部位名称

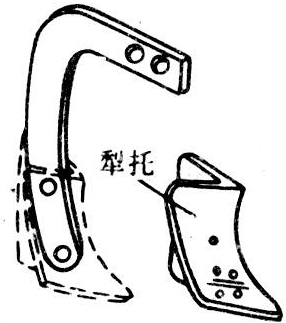

图4 犁托

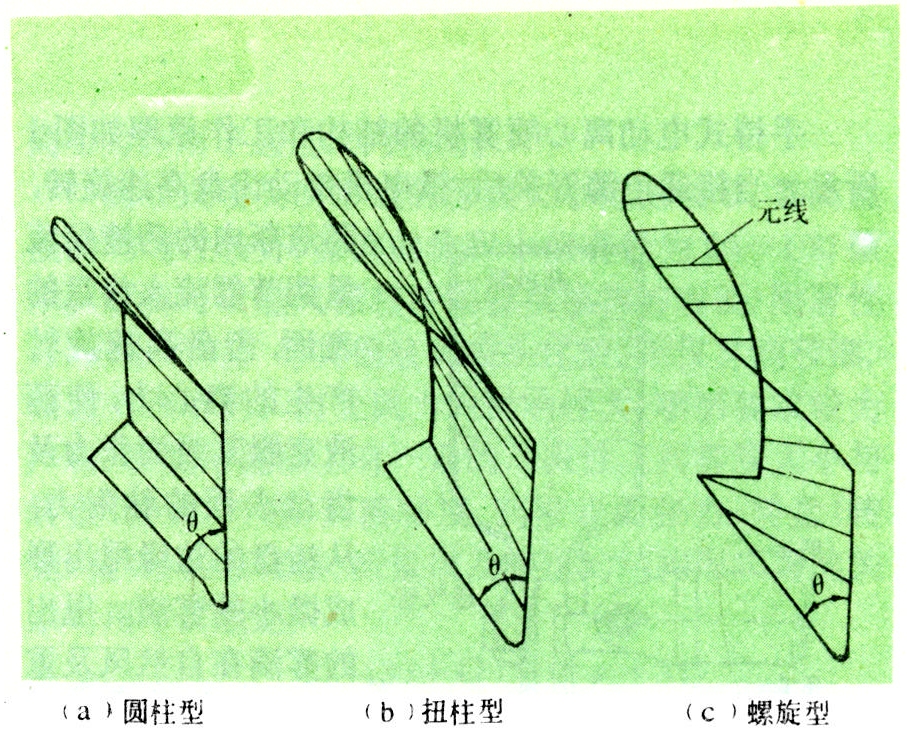

图6 犁体曲面几何形状

（李自华）

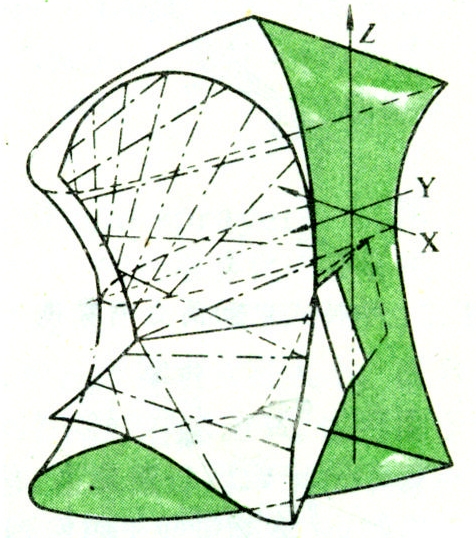

图7 单叶双曲面型犁体曲面
