用于粗硬茶头的切碎作业。圆片切茶机由进茶斗、刀片、调节装置、传动和机座等部分组成。
用于粗硬茶头的切碎作业。圆片切茶机由进茶斗、刀片、调节装置、传动和机座等部分组成。本机的主要工作部件是动刀片和定刀片，动刀片安装在飞轮上，与飞轮一起联接在横轴的外端；定刀片与动刀片对称安装在机座侧面的壳体内，刀片上的切齿成段分布，齿的断面呈三角形，内圈齿的尺寸大而数量少，外圈齿的尺寸小而数量多，将茶叶投入茶斗，流向定刀片的中心孔口处，因动刀片以每分钟400转的速度带动茶叶旋转的离心力，使茶叶自动向四周推动，当茶叶流到两刀片的刀齿之间时，粗大的个体逐次被剖细。机器上配有定、活刀片间距调节装置，由调节手轮，摆动杠杆，平衡弹簧盒等组成，以适应不同茶头的切细要求，摆动杠杆的支点设在机架上，调节手轮一端为作力点，平衡弹簧一端为阻力点，在调节手轮使杠杆上下移动时，支点下的摆杆随着左右摆动，驱动横轴上的套筒推动横轴、飞轮和动刀片作相应的移动，达到调节刀距的目的。调节方法是松开或旋紧调节手轮，如要调小刀距，就先松开调节手轮到所需要的位置，然后调紧镇紧螺母，固定调好的刀距：如增大刀距时，则与上述方法相反，圆片切茶机所需动力，在动、定刀片外径为415与420毫米时，为2～3千瓦，产量为300～400千克/台时。

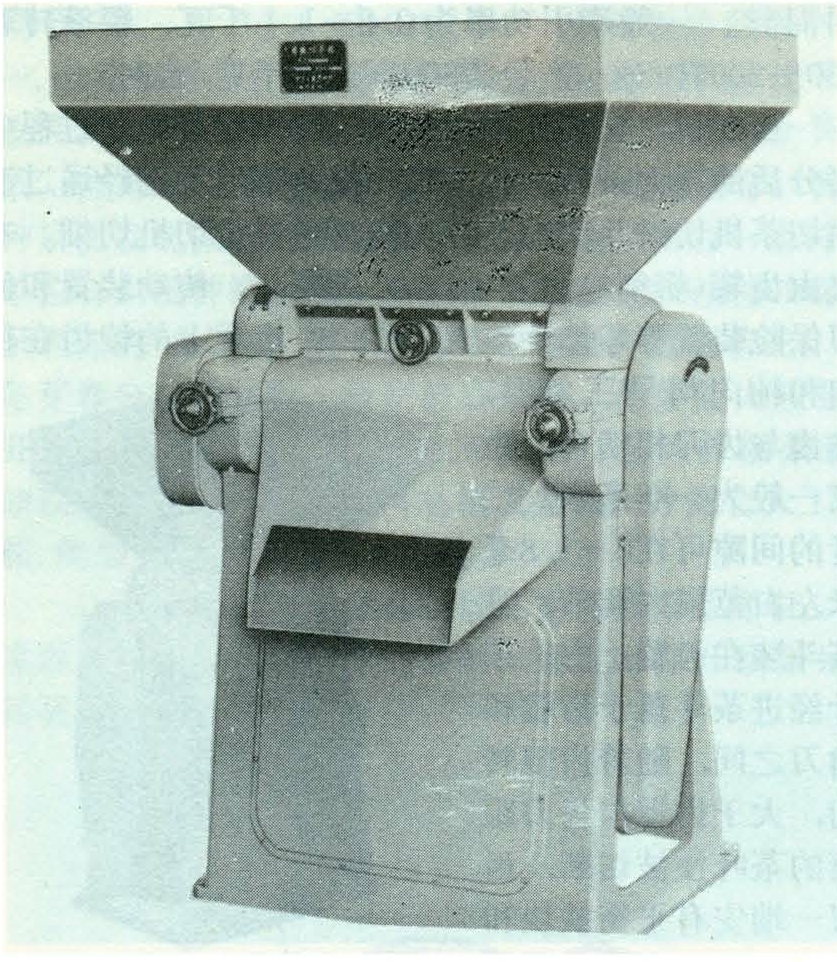

图3 680型螺旋切茶机
