在隧洞进口处，依傍洞脸山坡修建斜塔，用以控制水流的隧洞式进水口（如图）。这种型式自身稳定性好，对岸坡起一定的支撑作用，施工、安装及维修都较方便，适用于岸坡较陡，岩石坚固的情况。岸塔式进水口的塔架底部设置闸门及拦污栅，顶部设操作平台或启闭机室。若地形允许，可不设接岸的交通桥。由于闸门进口段较短，为使水流平顺，进口的顶部通常以圆弧曲线连接成喇叭口型。进口塔架的结构型式，可分为封闭式或框架式。
在隧洞进口处，依傍洞脸山坡修建斜塔，用以控制水流的隧洞式进水口（如图）。这种型式自身稳定性好，对岸坡起一定的支撑作用，施工、安装及维修都较方便，适用于岸坡较陡，岩石坚固的情况。
岸塔式进水口的塔架底部设置闸门及拦污栅，顶部设操作平台或启闭机室。若地形允许，可不设接岸的交通桥。由于闸门进口段较短，为使水流平顺，进口的顶部通常以圆弧曲线连接成喇叭口型。进口塔架的结构型式，可分为封闭式或框架式。封闭式塔架可在不同高程上设置进水口，这样既可减少闸门的启闭力，又可引取水库表层温度较高的清水。框架式塔身用料较省，但只有一个进水口，取水时门槽也进水，水流不稳，易引起结构振动。

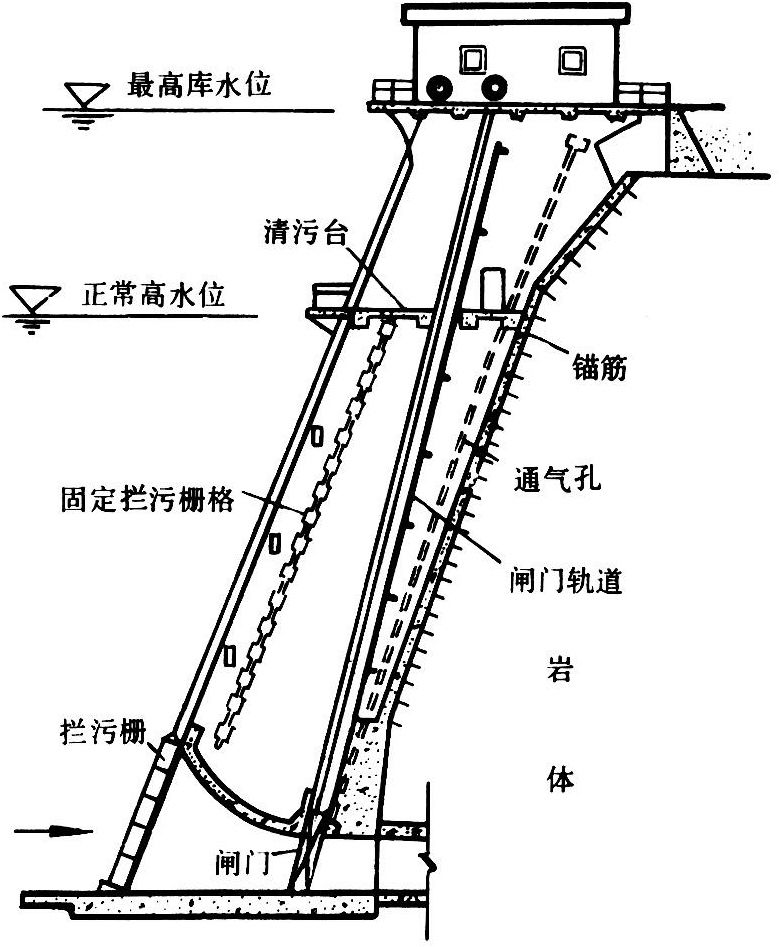

岸塔式进水口布置图
