把整体平底板当作倒支于闸墩上的梁进行内力计算的方法。 闸底板属双向受力的板式结构。但由于闸墩的刚度大，纵向变形小，可近似地取横向（垂直水流向）单宽截条进行内力计算（见弹性地基梁法附图）。这也是闸底板其他计算方法如截面法、弹性地基梁法的通用假定。
把整体平底板当作倒支于闸墩上的梁进行内力计算的方法。
闸底板属双向受力的板式结构。但由于闸墩的刚度大，纵向变形小，可近似地取横向（垂直水流向）单宽截条进行内力计算（见弹性地基梁法附图）。这也是闸底板其他计算方法如截面法、弹性地基梁法的通用假定。此外，倒置梁法还假定：①地基反力沿纵向呈直线分布；沿横向为均匀分布，其数值等于单宽截条处的纵向反力强度；②不考虑闸墩的相对竖直变位，认为闸墩是底板的支座；③不考虑边荷载影响。

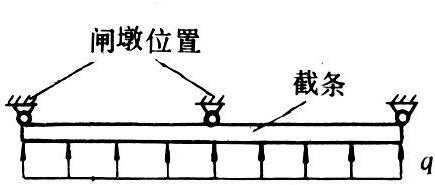

倒置梁法内力计算简图
根据上述假定，内力计算简图如图所示，均布荷载强度q为：
q＝-q1-q2＋q3＋q4
式中 q1、q2、q3、q4分别为底板截条单位长度上的自重、水重、扬压力、地基反力。q向上为正。
倒置梁法存在以下问题：①未考虑由于截条上的实际荷载和地基反力不平衡产生的截条两侧的剪力差作用。②实际上，地基反力的分布取决于底板变形和地基沉降的协调条件，并受边荷载影响很大，并非均匀分布。③由于把闸墩当作不变位的支座，因而支座反力与实际的墩重、墩上荷载等不相等。因此，倒置梁法是底板内力的近似估算方法，一般只用于小型水闸底板的设计。对于多孔水闸的中间闸孔（无侧向荷载作用），当上部结构刚度远大于底板刚度（例如带槽形胸墙的水闸）时，底板内力采用倒置梁法计算，与实际受力状况也比较相符。
