由母线及其连接线将发电机、变压器、断路器、避雷器和互感器等一次电气设备结合起来所构成的输送和分配电能的电路。它是水电站电气部分内主体。根据电气设备的作用，按照一定的顺序，用规定的文字符号绘成的关系图形，称为电气主结线图。为了清晰和方便，常把三相电路绘成单线图。在设计中，电气主结线直接影响电气设备的选型、厂房、配电装置的布置，继电保护的配置及控制方式的确定。在运行中，常将电气主结线图制成运行模拟图，用它来表明电能的生产分配情况和运行方式。因此，对主结线的要求是：满足供电可靠；结线简单、清晰、灵活，操作、维护、检修方便，易于实现自动化；在满足上述要求下，力求达到技术先进，经济合理；在需要分期建设时，主结线设计应能适应这个特点，考虑采取过渡结线方案。

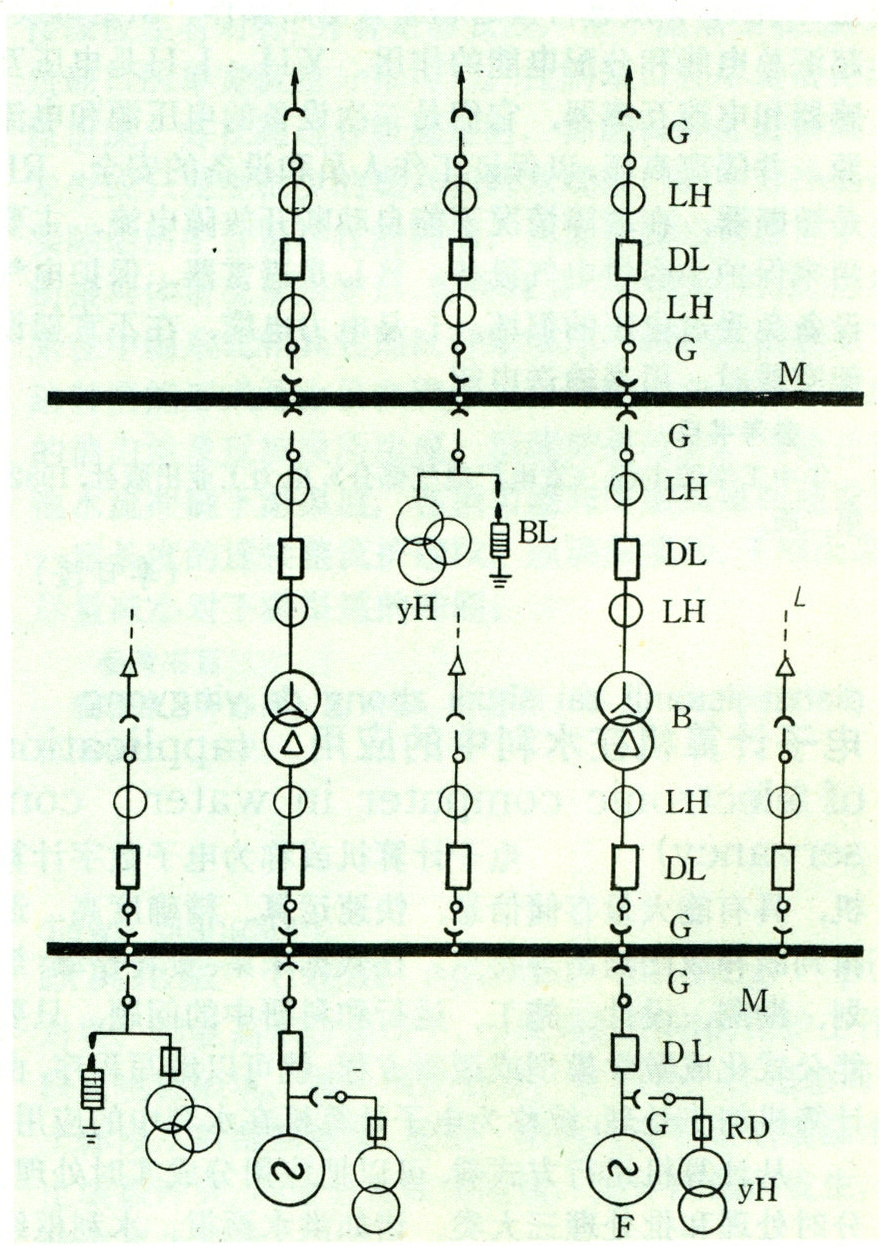

单母线电气主结线图

电气主结线应根据电力系统及发电厂的具体条件来确定，但长期的实践中，总结出一些典型的结线形式。按照是否采用母线而分为两大类：一类是有母线的电气主结线，其中包括单母线及单母线分段结线，双母线及双母线分段结线，单母线及双母线带旁路母线结线，二分之三断路器结线等。另一类是没有母线的电气主结线，其中包括多角形结线，桥形结线，发电机——变压器单元结线，扩大单元结线等。图示单母线电气主结线。

图中F是水轮发电机。B是升压变压器。它将发电机电压升高，通过输电线把电能送入电力系统或输送到较远的用户。变压器有普通型和自耦型两类。可以制成单相或三相，双绕组或三绕组等型式。DL是高压断路器。在正常运行时用它接通和断开电路，在故障情况下，能自动迅速开断故障电流。根据绝缘及灭弧介质不同，高压断路器分为少油式断路器，多油式断路器，空气断路器，六氟化硫断路器，真空断路器等。G是隔离开关。用来隔离电压。在需要检修部分的两端，用它构成足够大的明显可见的空气绝缘间隔，保证检修工作的安全。由于它没有灭弧装置，不能用来接通或断开负荷电流，只有在电流很小的电路，当隔离开关触头上不会产生强大电弧时，按有关技术规定才允许单独进行接通和断开电路操作。M是母线，起汇总电能和分配电能的作用。YH、LH是电压互感器和电流互感器，它们是二次设备的电压源和电流源，并隔离高压，以保证工作人员和设备的安全。RD是熔断器，在故障情况下能自动断开故障电流，主要用来保护小容量电气设备。BL是避雷器，保护电气设备免受过电压的损坏。L是电力电缆，在不宜架设架空线时，用来输送电能。
