将型钢或其它材料的桩连锁打入水工建筑物地基透水层，以控制渗流、防止地基渗透变形的防渗设施。较浅的透水层可以打入木板桩，也有用钢筋混凝土板桩的。钢板桩有平板形、槽形和Z形等（见图）。平板形惯性矩小，很少作为坝体防渗结构使用，槽形可以在任何情况下使用，Z形在水平荷载很大而地基容易打入的条件下使用。
将型钢或其它材料的桩连锁打入水工建筑物地基透水层，以控制渗流、防止地基渗透变形的防渗设施。较浅的透水层可以打入木板桩，也有用钢筋混凝土板桩的。
钢板桩有平板形、槽形和Z形等（见图）。平板形惯性矩小，很少作为坝体防渗结构使用，槽形可以在任何情况下使用，Z形在水平荷载很大而地基容易打入的条件下使用。实践表明，钢板桩在施工中若遇到孤石，易发生歪斜、脱缝或挠曲现象，使板桩接缝有空隙而漏水，但在运用中空隙也可能逐渐为细土粒所淤填，使透水性减小。钢板桩的打入深度可达50米，它可穿过砾石类土及软弱或风化的岩石，但不能穿过含有大卵石的土层。钢板桩应打到不透水层，否则，其防渗效果不显著。在实际工程中，有的先挖一定深度的截水槽，在槽的底部打设板桩，槽内填不透水土料。

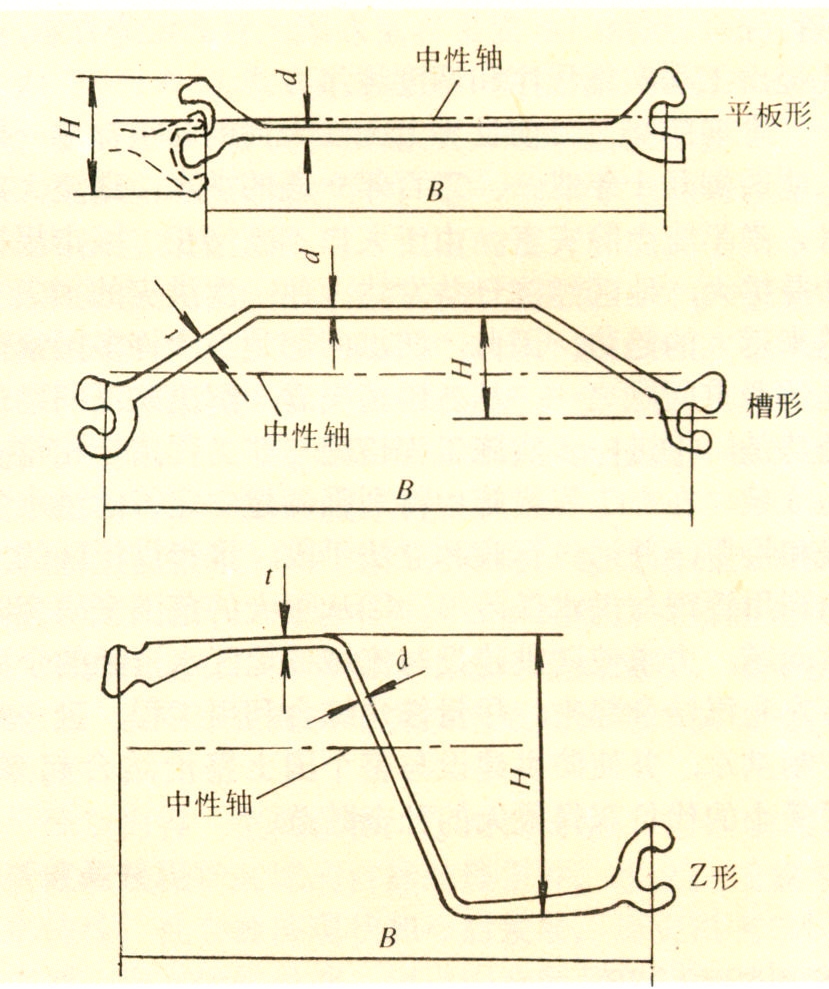

钢板桩横断面
