用井底部的水平集水管集水以增大出水量的筒井，如图示，由于集水管穿过井壁呈辐射状深入含水层中，故称辐射井。

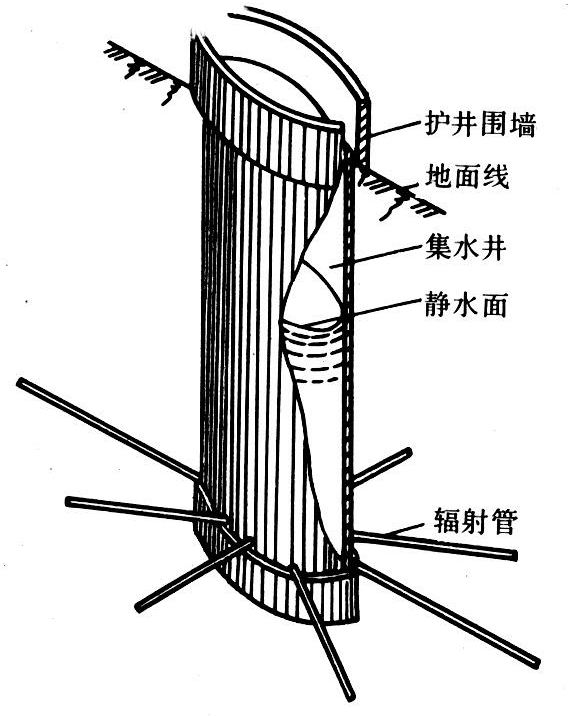

辐射井示意图
辐射管的长度由十数米到百米以上，直径50～200毫米，地下水经辐射管流进集水井。大口竖井，除了为井下辐射管施工创造现场和安装抽水设备外，其主要作用是收集辐射管的来水，故称集水井。
为了便于在井中施工和维修辐射管，集水井井壁除有辐射管口外，全是不透水的。集水井的直径一般为1.5～2米，大的可达6米，视水平钻机的工作尺寸及安装抽水设备所需要的大小而定。
辐射井的特点是取水范围大，单位降深出水量大，单井出水量有达1米3/秒者。因为辐射管充分适应了黄土垂直渗透性强的特性，特别适用于从黄土层中取水，出水量比其它井型大8～12倍。中国70年代初，首先在黄土地区设计并凿成辐射井，这种井，除在靠近竖井部分的辐射孔中装设数米长的护口竹管外，不装滤水管。
