用钢材制作的模板。中国60年代以来钢模板发展迅速。在水利工程中应用的主要有以下三种：

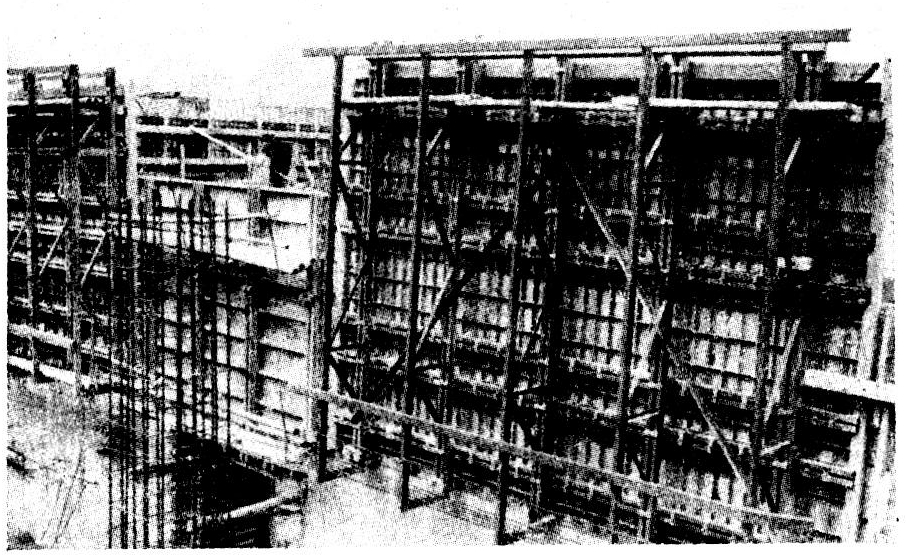

图1 组合式钢模板的应用
组合钢模板 用薄钢板轧制的小块钢模，加上配套的拼装组件可以拼装成不同尺寸的多种类型模板和大型模板。由于面板尺寸采用了模数制设计，可以通过板块的组合，变化模板的尺寸，既可以一次拼装多次重复使用，又可以灵活拼装，随时变化拼装模板的尺寸，因而使用范围很广，可用于墙体、楼板、梁、柱等多种类型的混凝土结构。在水利工程中已用于大体积混凝土、水闸、水电站厂房等多种工程中（见图 1）。

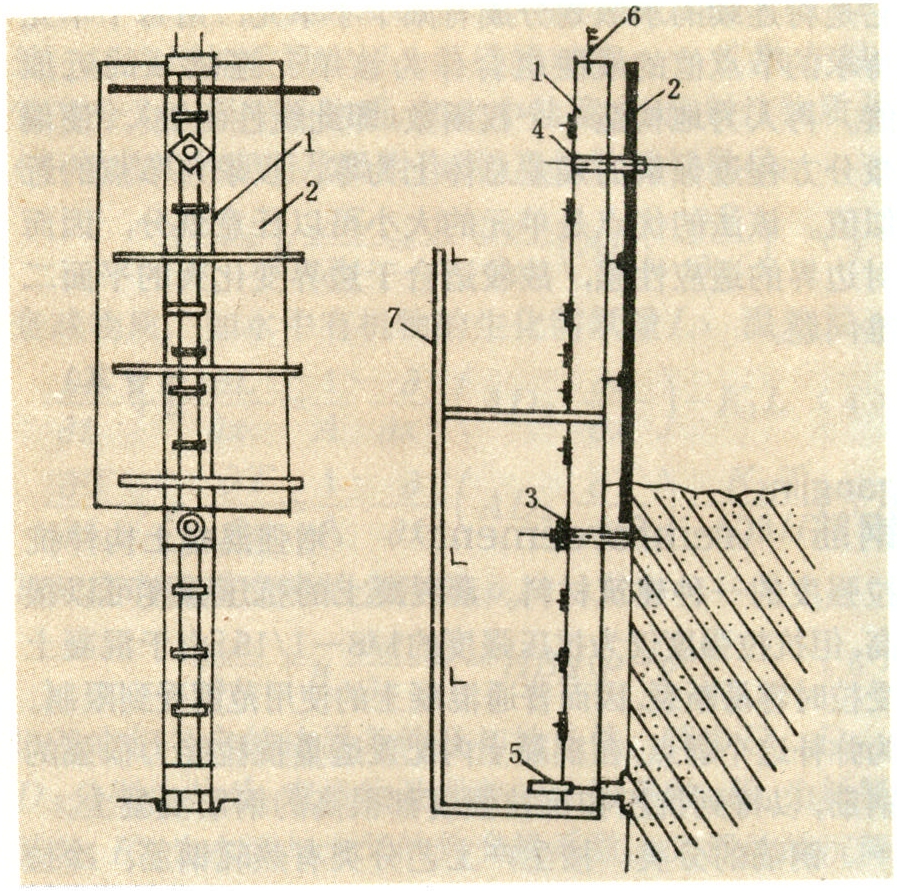

图2 型钢梁式悬臂钢模板

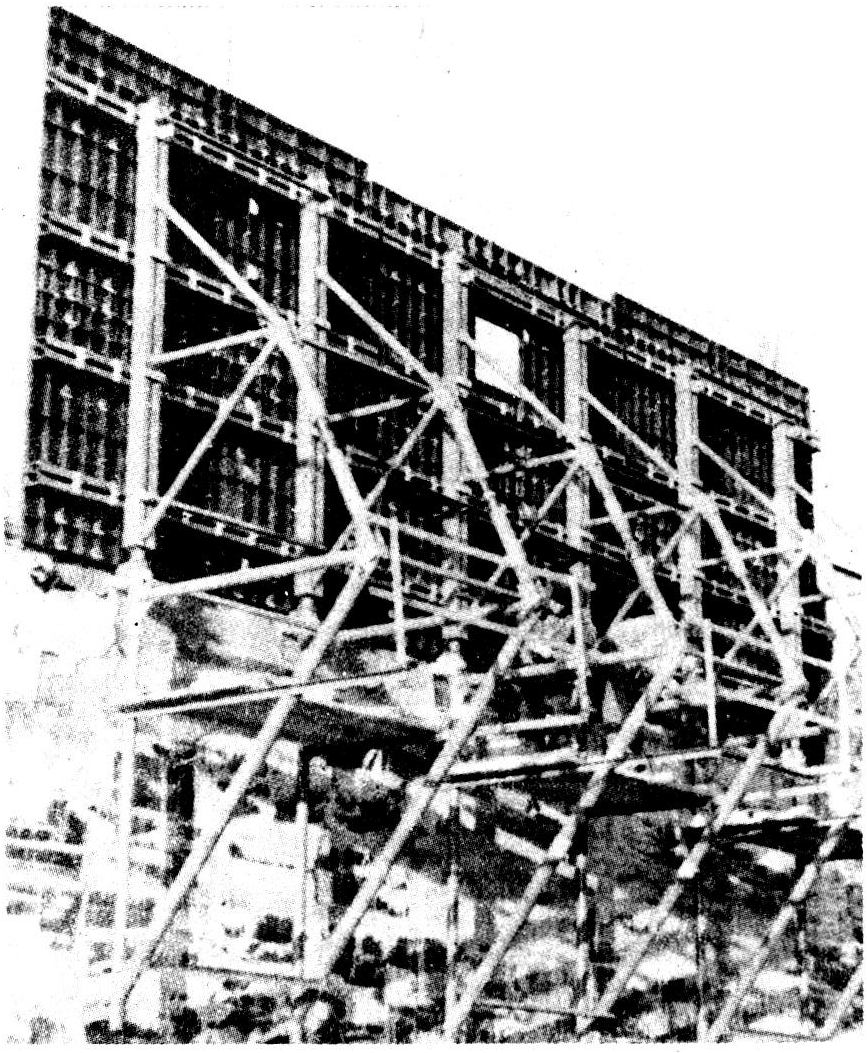

图3 桁架式悬臂钢模板

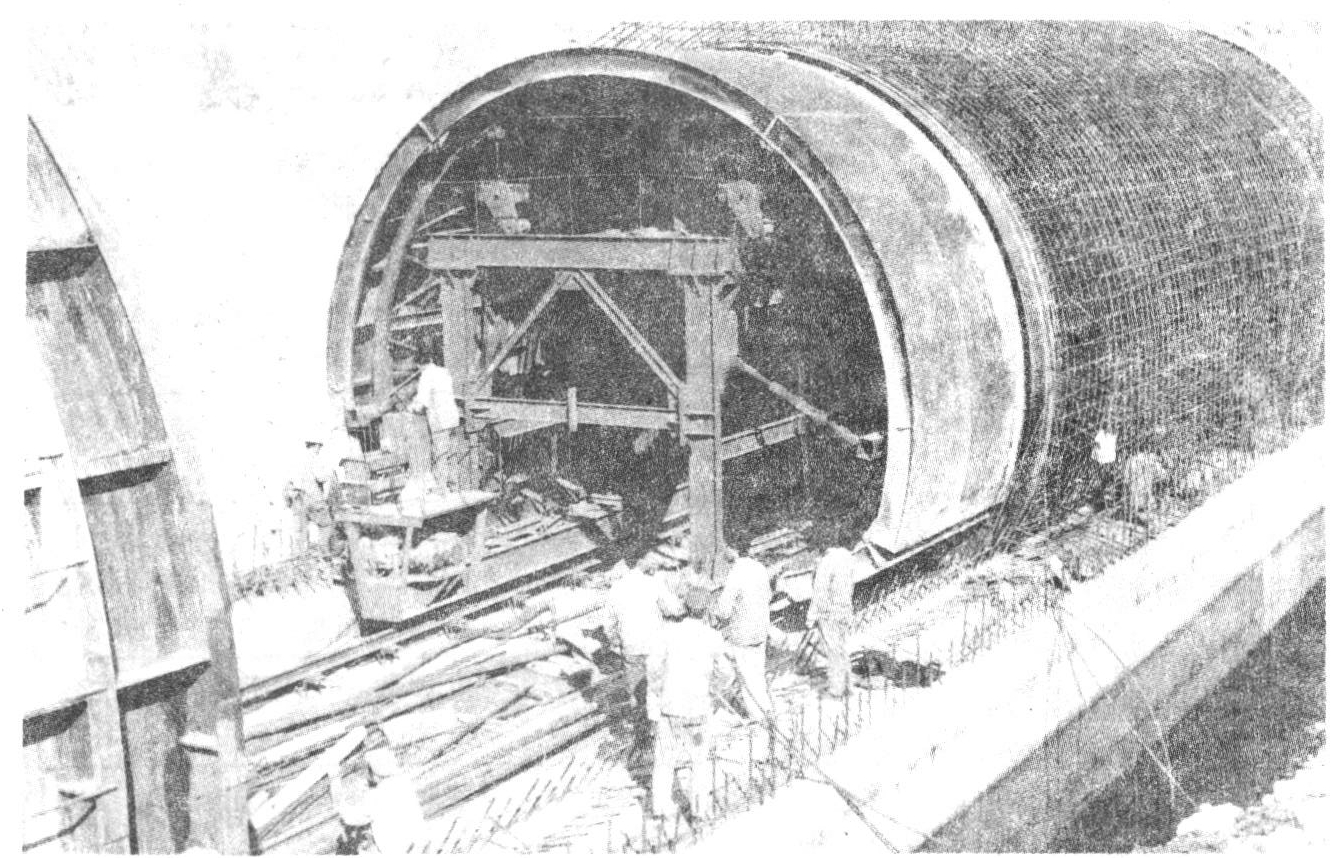

图4 钢模台车
悬臂钢模板 由于采用了悬臂梁或桁架方式构成支承臂而得名。是适用于大体积混凝土的单侧立模的模板。模板的高度和宽度是根据坝型及浇筑块高度设计的，高度与块高相适应，宽度取决于坝面曲率和起重设备，拱坝上使用的窄些，重力坝上使用的宽些。支承臂的设计取决于面板高度，2.0米以下者常用型钢梁式结构（图2），2.5米以上者常用桁架式结构（图2、图3）。
钢模台车 是隧洞混凝土衬砌的专用模板。主要由车架和可收缩转动的模板组成。车架在轨道上移动，上面装有垂直和水平的千斤顶用以调节定位。面板由型钢和3～4毫米厚的钢板组成，分成数块铰接在一起。浇涵洞、廊道等工程，配上外模也可使用（图 4）。
