门叶采用薄壳结构形式，并以钢丝网水泥为主要建筑材料的闸门。20世纪60年代，中国出现了大批以钢筋混凝土和钢丝网水泥为主要建筑材料的闸门，形式繁多，其中以钢丝网水泥薄壳闸门较为优越（见图）。由于它能节约钢材，制作简便，而门重仅与同尺寸的钢闸门大致相当，故大量使用在农田水利等中小型水利工程上。
薄壳结构的形式有棱柱壳（折板）、球壳、圆柱壳和双曲扁壳等，适用的门型有直升式平面闸门、弧形闸门、扇型闸门和人字闸门等。钢丝网水泥是由钢丝网和水泥砂浆组成的混合物。钢丝网宜用细丝密网（一般丝径1毫米，网格10×10毫米），常用层数为4～8层，必要时还可嵌夹钢筋网加强。砂浆标号一般为250～350号。由于钢丝网水泥薄壳厚度较小，一般只15～35毫米，施工要特别注意质量，钢丝网的保护层厚度要严格控制在3～5毫米之间，砂浆振捣要密实，表面要擀光，以提高其抗渗性。为保护钢丝网免受锈蚀，表面还要涂以防水涂料或树脂，以延长闸门的使用寿命。若养护良好，使用期可达到20年以上。薄壳门叶可视为均质弹性结构，其内力分析可按一般壳体理论进行，过去大都用近似方法手算，目前已发展为用有限元法在电子计算机上计算。

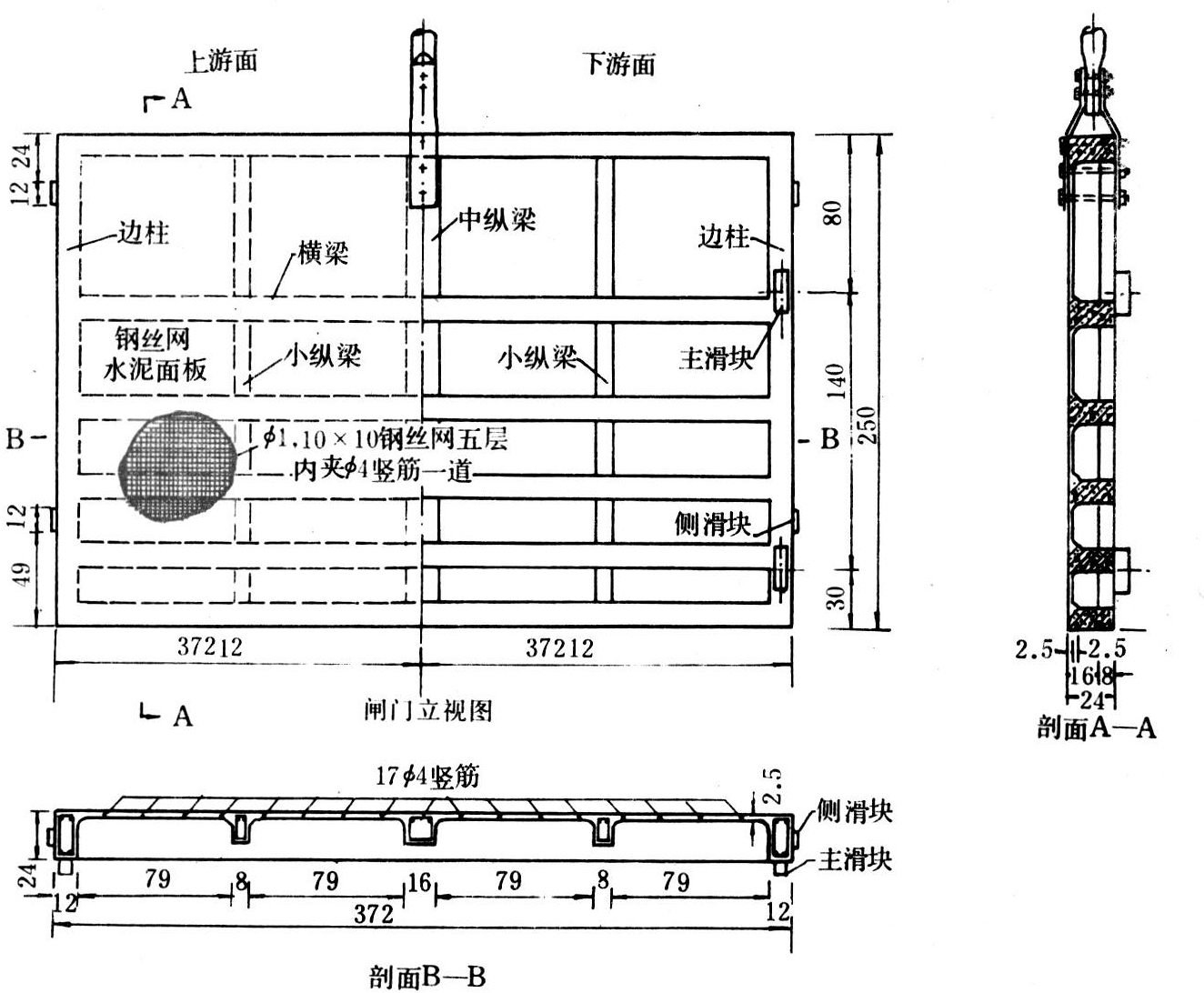

钢丝网水泥薄壳平板闸门示意图
