闸身为涵洞，洞口装设闸门的水闸，又名封闭式水闸或涵管式水闸。常用于闸孔位置较深、尺寸较小、设置在高填方或深挖方的河渠堤防上的水闸。由于洞身上部填土可以作为路基，不需另设交通桥，两岸联接结构也远较开敞式水闸简单，因而较为经济。涵洞式水闸分有压涵洞式和无压涵洞式两种，灌溉工程中的小型排水闸、冲沙闸和小型分水闸常为无压式。
闸身为涵洞，洞口装设闸门的水闸，又名封闭式水闸或涵管式水闸。常用于闸孔位置较深、尺寸较小、设置在高填方或深挖方的河渠堤防上的水闸。由于洞身上部填土可以作为路基，不需另设交通桥，两岸联接结构也远较开敞式水闸简单，因而较为经济。
涵洞式水闸分有压涵洞式和无压涵洞式两种，灌溉工程中的小型排水闸、冲沙闸和小型分水闸常为无压式。涵洞式水闸通常具有以下特点：靠填土挡水；闸基防渗要和堤身防渗统一考虑；洞身内的水流流态随闸前江河水位变化而变化，同一水闸洞身内可能出现有压流、无压流和半有压流等不同流态，设计时应力求只出现一种流态；洞上填土荷载不均匀，洞身需要适当分段设置沉降缝和止水设备，以防不均匀沉降危及洞身安全。

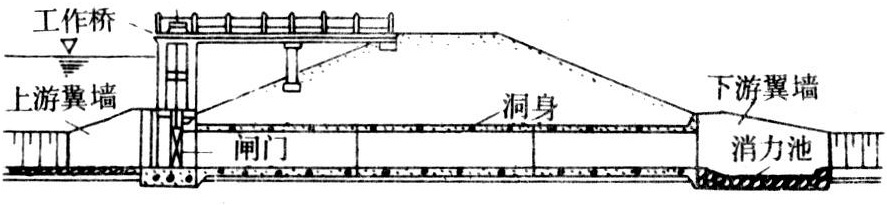

涵洞式水闸进口设有闸门和启闭设备形成进口首部，用以控制进洞流量。涵洞式水闸的工作特点与开敞式水闸不同，一般不需核算抗滑稳定性，只需进行强度核算。这类水闸在运用过程中常见的问题是：①洞身因纵向强度不够，在上部不均匀荷载作用下引起断裂，因此需要适当缩短分缝距离，加强洞身的纵向配筋；②洞身中间沉降大，两端沉降小，出口段易形成倒坡而泄水不畅，故需根据沉降计算结果适当提高中间各段洞身的底部高程；③洞身接缝错动，止水断裂，导致漏水，因此需十分重视接缝质量；④沿洞身可能发生接触冲刷，应设置必要的截渗环或防渗齿墙；⑤从多沙河流引水的涵洞式水闸，洞内常有淤积，故洞身纵向坡度宜适当加大，借以增大过洞流速。涵洞式水闸的组成见图，其构造、设计计算内容等见涵洞、水闸
涵洞式水闸
