把闸底板单宽截条的墩上荷载和地基反力等作为底板荷载，用静力平衡方程，计算水闸平底板截面内力的方法，又称荷载组合法。它与倒置梁法一样，近似地取横向（垂直水流向）单宽截条进行计算。此外，截面法还假定：①地基反力纵向为直线分布，横向为均匀分布（见倒置梁法）。②不考虑闸墩对底板的约束作用，把闸墩（包括上部结构）的自重作为底板的荷载。
把闸底板单宽截条的墩上荷载和地基反力等作为底板荷载，用静力平衡方程，计算水闸平底板截面内力的方法，又称荷载组合法。它与倒置梁法一样，近似地取横向（垂直水流向）单宽截条进行计算。
此外，截面法还假定：①地基反力纵向为直线分布，横向为均匀分布（见倒置梁法）。②不考虑闸墩对底板的约束作用，把闸墩（包括上部结构）的自重作为底板的荷载。此外，作用在底板上的荷载还有底板的自重、地基反力、底板上的水重、扬压力和截条两侧的剪力（或剪力差）。③截条两侧剪力之差（或向量和）与作用于截条的其它荷载维持平衡，称为不平衡剪力。它在闸墩与底板之间的分配按倒置T形梁的剪应力分布图按比例分配计算，称为剪力（不平衡剪力）分配法。④不考虑边荷载的影响。

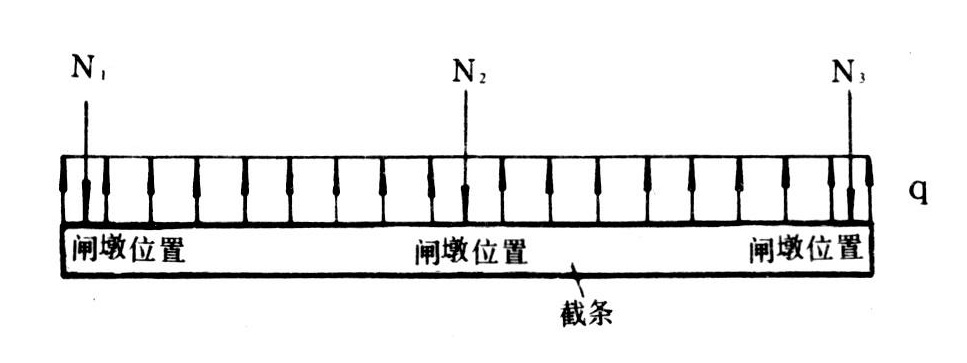

截面法内力计算简图
根据上述假定，其计算简图中均布荷载强度q为：
q＝-q1-q2＋q3＋q4＋Δq
式中 q1、q2、q3、q4、△q分别为底板截条单位长度上的自重、水重、扬压力、地基反力和底板所分担的不平衡剪力，q以向上为正。Nj为包括闸墩所分担的不平衡剪力在内的墩底荷载，图中j＝1，2，3，以向下为正。在Nj、q的作用下，根据静力平衡方程，可以直接求得截条上任一截面的内力（力矩、切力）。截面法不考虑边荷影响，假定地基反力均匀分布等所引起的误差与倒置梁法是相同的。
