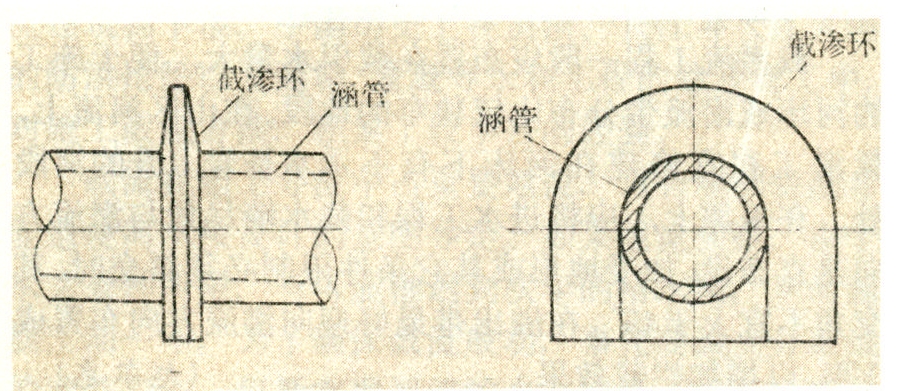

凸出于坝下涵管管身外壁用于防渗的环形结构，也称截流环。作用是加长渗径，减小渗流的坡降和流速，防止沿管外壁与填土的结合面产生集中渗流，避免填土产生渗透变形。截渗环的间距一般为10～20米，环厚为0.3～0.6米，凸出于管外壁的高度为0.5～1.5米（见图）。
凸出于坝下涵管管身外壁用于防渗的环形结构，也称截流环。作用是加长渗径，减小渗流的坡降和流速，防止沿管外壁与填土的结合面产生集中渗流，避免填土产生渗透变形。截渗环的间距一般为10～20米，环厚为0.3～0.6米，凸出于管外壁的高度为0.5～1.5米（见图）。对于均质土坝，一般布置在坝体上游部分，对于有塑性心墙或斜墙的土坝，一般布置在防渗设施的范围内，土基上坝下涵管的截渗环，应尽量靠近每节管的中间位置布置，不宜设在两节管的接缝处，以避免因不均匀沉降而受到破坏。岩基上坝下涵管的截渗环，可设在管节间的接缝处。截渗环的材料一般用混凝土。
截渗环
