井点法

通过井点抽水降低地下水位的方法。降低地下水位的作用有两个,一个是为了保证基坑开挖与基础工程施工的质量,另一个是利用地下水位下降后增大的土层自重压力

通过井点抽水降低地下水位的方法。降低地下水位的作用有两个,一个是为了保证基坑开挖与基础工程施工的质量,另一个是利用地下水位下降后增大的土层自重压力,进行土层的预压加固。

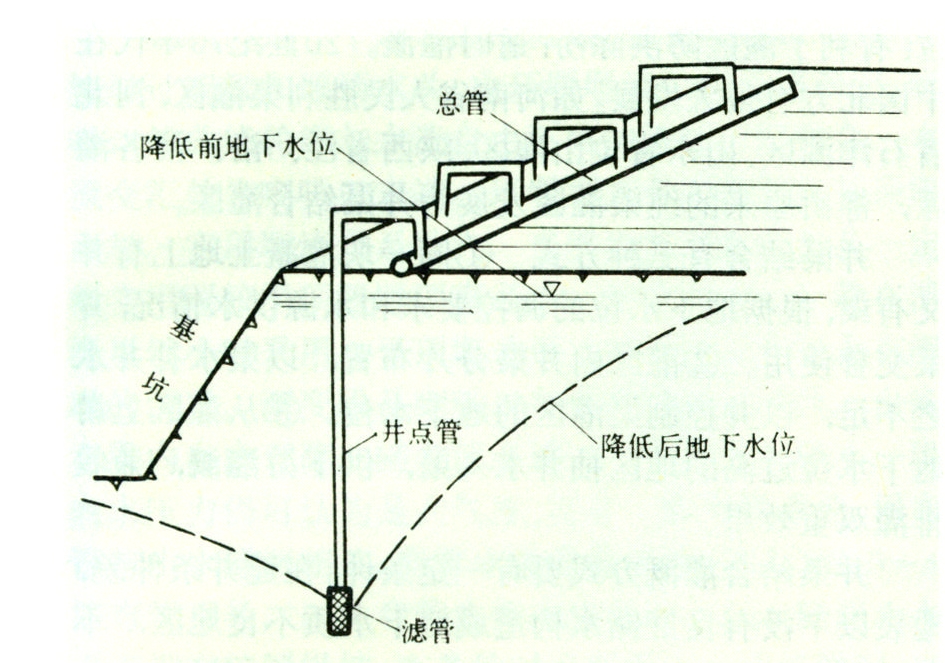

图1 轻型井点系统示意图

井点法可分为轻型井点法、喷射井点法、深井泵井点法。图1表示轻型井点法的示意图。在基坑外围地面离开基坑边线一定距离(1.0~1.5米)处,每隔一定间距,用高压水冲孔或用钻机钻孔,将下端接有滤管的井点管放入孔内的垫底砂上,并在滤管周围回填砂砾滤料,以上再用粘土封孔,以防抽水时漏气。所有井点管的上端都与总管和抽水设备相连接,组成井点系统,开动抽水设备,将汇入滤管的地下水抽入总管并排往足够远处,以防排出的水大量回渗。由于井点系统中各种水头损失较多,单级轻型井点一般能降低水位约为5~6米。若地下水位需降至更深时,可采取二级或多级的轻型井点系统。图2表示二级井点系统。喷射井点法利用高压水通过射流器喷嘴形成的高速射流,在管路中形成较大的负压,以抽吸较深处的地下水,降低地下水位可达18~20米。深井泵井点法是围绕基坑相隔较大距离(20~30米)打大口径深井,用深井泵抽水排除更深处的地下水,常用于基坑较深,下卧强烈透水层的情况。轻型井点法一般适用于渗透系数为0.1~80米/天的土层,喷射井点法适用于渗透系数为0.1~50米/天的土层。近年来的实践经验说明,轻型井点法与喷射井点法也可适用于渗透系数更小的土层。

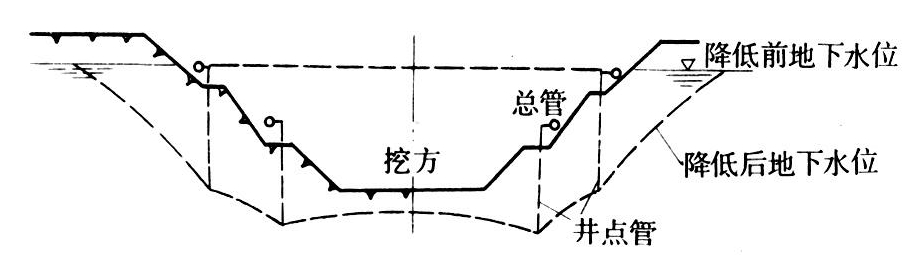

图2 二级井点示意图

实际工作中,需根据降低地下水位的要求,参照地基的工程地质与水文地质情况以及抽吸设备等条件,拟定井点的布置方案,一般情况下,需事先进行现场抽水试验,取得可靠数据,进行涌水量、井点数与井点间距的设计,并配备合用的抽吸设备。
