用沥青混凝土作上游防渗面板的土石坝。其组成部分有面板、坝体、垫层及下游排水等。沥青混凝土是沥青、矿粉、砂、石屑和小碎石的胶结物。加热至220℃左右经拌和后运到坝面，约达180℃，将其碾压密实。它不仅具有良好的防渗及适应变形的性能，且具有一定的水稳定性和热稳定性。

1934年西德首先修建高12米的阿梅克沥青混凝土面板坝，该坝上游斜坡1∶2，防渗层厚度6厘米。其后，这种坝得到了推广，据不完全统计，到20世纪70年代末已有23个国家修建了1百余座。奥地利高106米的欧申涅克坝是目前世界上最高的沥青混凝土面板堆石坝。中国于1974年修建高24.5米的辽宁12台子渣油沥青面板坝，其后10年共修建了这种类型的坝30余座。如陕西正岔水库坝高35米，上游边坡1∶1.7，防渗层厚10厘米；北京密云县半城子水库坝高29米，系15厘米厚的沥青面板砂砾料坝，1976年建成后便经受了洪水、地震和持续2周-20℃低温的考验；陕西石砭峪水库坝高85米。

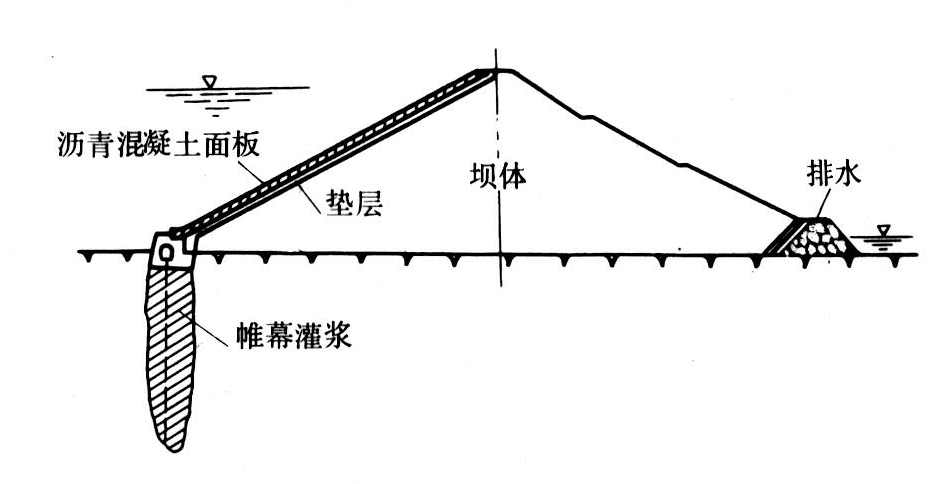

图1 沥青混凝土面板坝

沥青混凝土面板坝坝体采用重型振动碾碾压的堆石坝、砂砾石坝或石碴坝，可用图1所示沥青混凝土面板防渗，它的构造一般从表及里由封闭层、防渗层、整平胶结层及垫层等所组成，而防渗层又有简式断面（图2，a）和中间夹有排水层的复式断面（图2，b）两种。一般采用简式断面，重要工程采用复式断面。为便于沥青混凝土的摊铺，坝坡一般不陡于1∶1.7，少数也有1∶1.5～1∶1.6的。防渗面板所用沥青的技术要求为：针入度40～80；软化点（50±4）℃；延伸度＞60～100；与骨料粘附力等级4～5。

图2 沥青混凝土面板构造图

沥青混凝土防渗面板，系粘弹性薄板结构，它的厚度现阶段只能就抗渗性、耐久性、水压力、波浪冲击和斜坡稳定性加以核算，然后参照已成工程抉择。一般要求如表所示。沥青面板下的垫层有干砌块石硬垫层和砂卵石或碎石软垫层两种。为便于摊铺机的行走，中国大都采用硬垫层。湖北车坝一级电站沥青混凝土面板石碴坝高66.5米，采用了砂卵石、碎石软垫层，为了摊铺机的行走并整平坝面，以厚10厘米的无砂混凝土代替了最下一层6厘米厚的沥青混凝土整平胶结层。沥青混凝土面板往往以滑动接头方式搭接于坝上游、两岸基础接触周缘的混凝土基座上（图3，a、d），基座宽度一般为1/10～1/20水头，对于重要的工程，还在基座内设灌浆检查廊道。通常采用锚筋与基岩相连接。基座下缘的帷幕灌浆一般采用低压1～2公斤/平方厘米。如果河床覆盖层很厚，则沥青面板以图 3b或图3c所示形式通过混凝土防渗墙与基岩相连接。沥青混凝土面板的施工，中国及其它各国大都采用碾压法，一些小型工程也有采用灌注法、预制法及铺席法等。

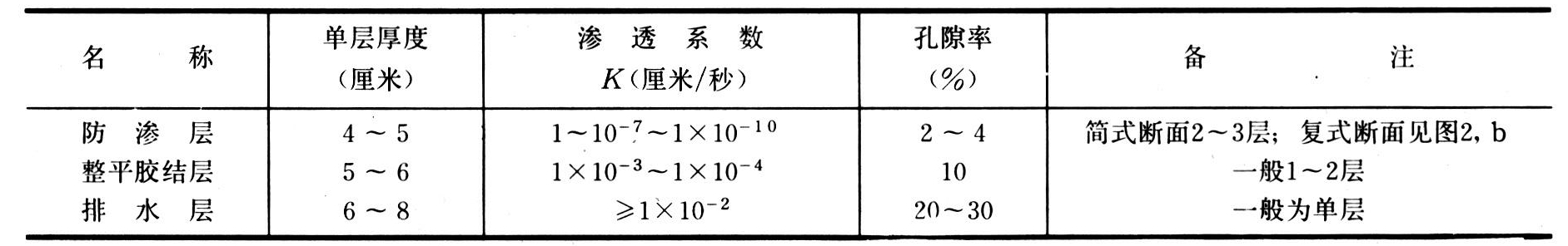

沥青混凝土防渗面板组成及指标

图3 沥青面板与混凝土基座的连接
