在渠道或水槽内设置带有孔口的挡水板，在孔口处安装管嘴，用以量测水流流量的设施（见图1）。水流通过管嘴时产生水头损失，根据设在挡水板前后的水尺或特制的、能上下移动的分叉式水尺（见图 2）观读上下游水位差（上下游水尺零点相同），即可按管嘴出流公式或事先绘制好的水位流量图表得到流量。其特点是壅水小，水头损失小，对于 比降不大的渠道或深水渠道都能适用。量水管嘴可用木料、砖、混凝土或薄铁板制成。可以做成活动的或固定的，也可与闸门在一起构成联合建筑物。当挡水板有足够厚度时，也可在板中做管孔当作管嘴使用。管嘴有正方形、长方形和圆形3种形式。在相同的水位和水位差情况下，长方形管嘴输水能力较大，宜用于宽浅渠道，方形及圆形管嘴宜用于较小流量的窄深渠道。如渠道有足够宽度，必要时可设双管嘴，以便流量较小时只使用其中之一，以提高量水精度。管嘴的过水能力应与渠道过水能力相适应。上、下游孔口上缘至少淹没5厘米，水位差不宜大于30厘米，以免冲刷，但也不宜小于4厘米，以免淤积。如渠道水深不足，未能满足孔口淹没要求时，可将安装管嘴处的渠底适当降低h值。渠底降低段总长度应不小于管嘴长度L的4倍，其中挡水板下游为管嘴长的3倍，上游为管嘴长的1倍。降低渠段的两端与原渠底用1∶4的坡度相连接。

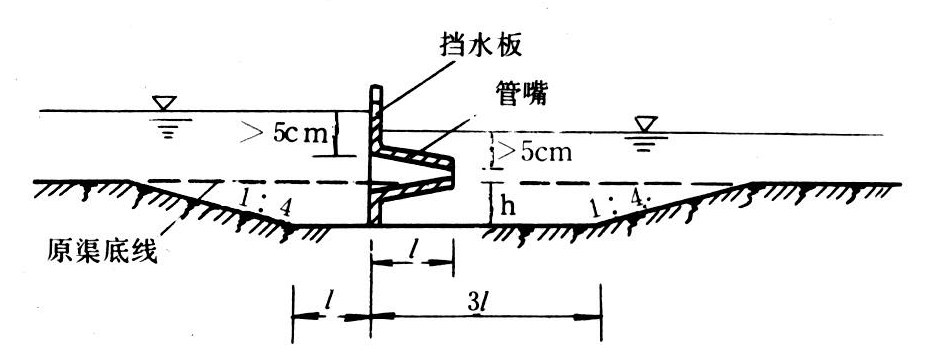

图1 量水管嘴

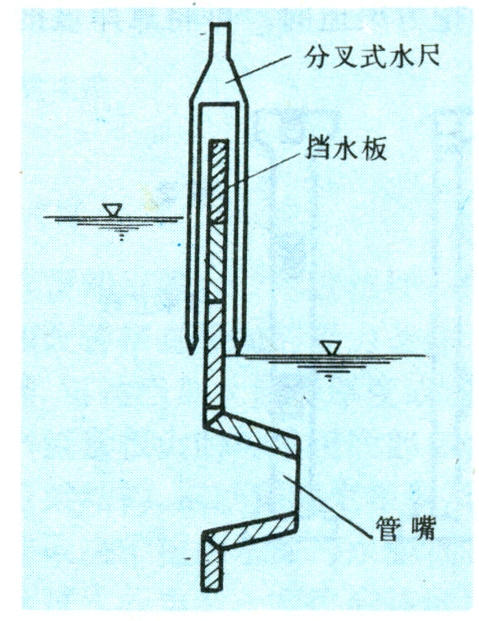

图2 分叉式水尺
