用螺杆作为连接件来牵引闸门门叶的启闭机。其启闭容量一般在20吨以下，具有结构简单，坚固耐用，造价较低的特点，广泛应用于农田水利工程上。小型螺杆式启闭机如图所示。螺杆支承在承重螺母内，螺母固定在伞形齿轮或蜗轮上（启闭容量在3吨以下的螺杆式启闭机也可不用齿轮减速机构，用手轮直接转动承重螺母），当转动手摇把时，通过齿轮或蜗轮系的传动转动承重螺母，从而升降螺杆和门叶。
用螺杆作为连接件来牵引闸门门叶的启闭机。其启闭容量一般在20吨以下，具有结构简单，坚固耐用，造价较低的特点，广泛应用于农田水利工程上。

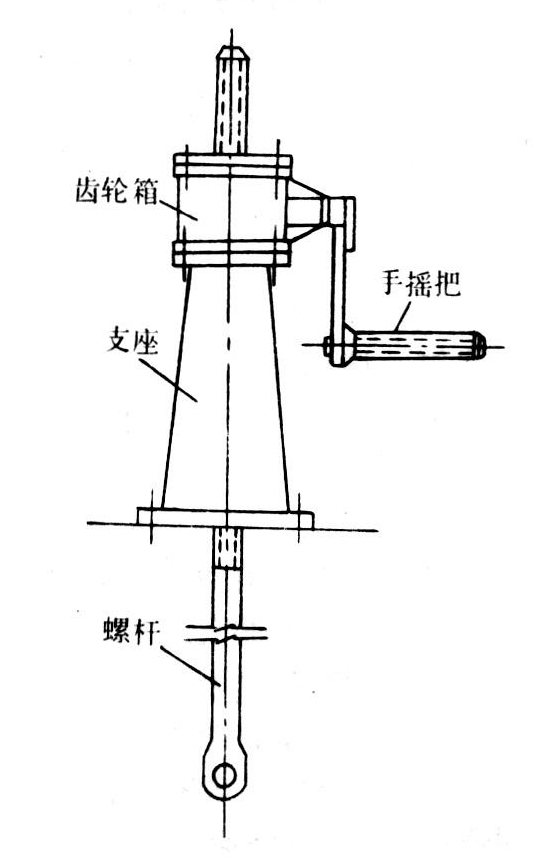

小型螺杆式启闭机如图所示。螺杆支承在承重螺母内，螺母固定在伞形齿轮或蜗轮上（启闭容量在3吨以下的螺杆式启闭机也可不用齿轮减速机构，用手轮直接转动承重螺母），当转动手摇把时，通过齿轮或蜗轮系的传动转动承重螺母，从而升降螺杆和门叶。当采用电力驱动时，手摇把轴上加接变速器和电动机。螺杆式启闭机大都是单吊点的，适用于直升式平面闸门、弧形闸门以及人字闸门。若启闭容量较大或门叶比较宽扁，也可使用双吊点螺杆式启闭机，用连接轴将二台单吊点螺杆式启闭机串连起来，以传递动力和确保吊点的同步。当应用于圆筒闸门时，则需选用三个吊点，三台单吊点螺杆式启闭机在平面上呈品字形布置，同样要用连接轴相互连接，以确保提升圆筒门叶时同步平稳升降。
螺杆式启闭机
螺杆式启闭机在运行中，常因闭门时操作不善而将螺杆压弯或将机座支承梁顶起，因此在机上应安设行程指示器。对手摇螺杆式启闭机最好安设安全联轴节，对电动螺杆式启闭机最好安设行程限位开关。
