运动要素随流程无急剧变化的明槽恒定非均匀流。这种水流的流线虽不平行，但夹角很小；流线虽有弯曲，但曲率很小，过水断面上的压强分布可近似地看作与静水压强分布规律相同。
明槽恒定渐变流的微分方程是：
明槽恒定渐变流

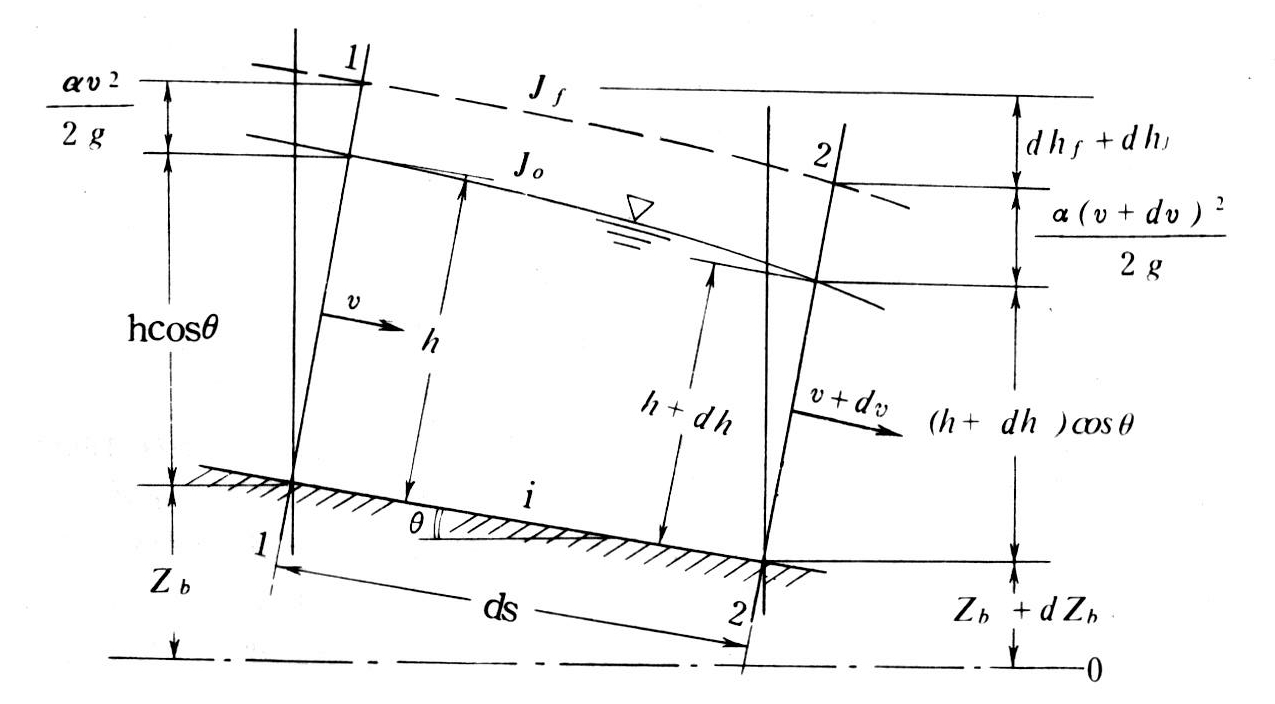

式中 dZb是相距ds的两个断面的槽底高程增量；dh是水深的增量；θ是槽底线与水平线的夹角；是流速水头的增量；dhf和dhj各是两个断面之间的沿程水头损失和局部水头损失。如图所示。
明槽恒定渐变流
明槽恒定渐变流的计算常用分段法。即沿流程划分流段，在每一流段上把微分方程改写为差分形式，把均匀流的沿程水头损失规律近似用于渐变流。如以下标u和d各代表图所示上、下游断面的水力要素，对于天然河流，水面高程z＝zb＋hcosθ，则基本方程为：
明槽恒定渐变流
式中 K是流量模数；ζ是局部水头损失系数。对于人工渠槽，可以忽略局部水头损失。断面比能E＝，槽底纵坡
，水力坡度
则基本方程可改写为：
Eu＋iΔs＝Ed＋JfΔS
分段法是从已知的控制断面出发，逐段推算未知断面。
对于棱柱形渠槽，基本方程为，在不同底坡上，根据控制水深的不同，可有12种水面线。
