用木料制作的模具。木模板已有相当长的历史。木料质轻，易于加工成形。在水利水电工程中，混凝土坝、水闸、隧洞、水电站等多种构筑物均可采用木模板施工。常用的有以下三种：

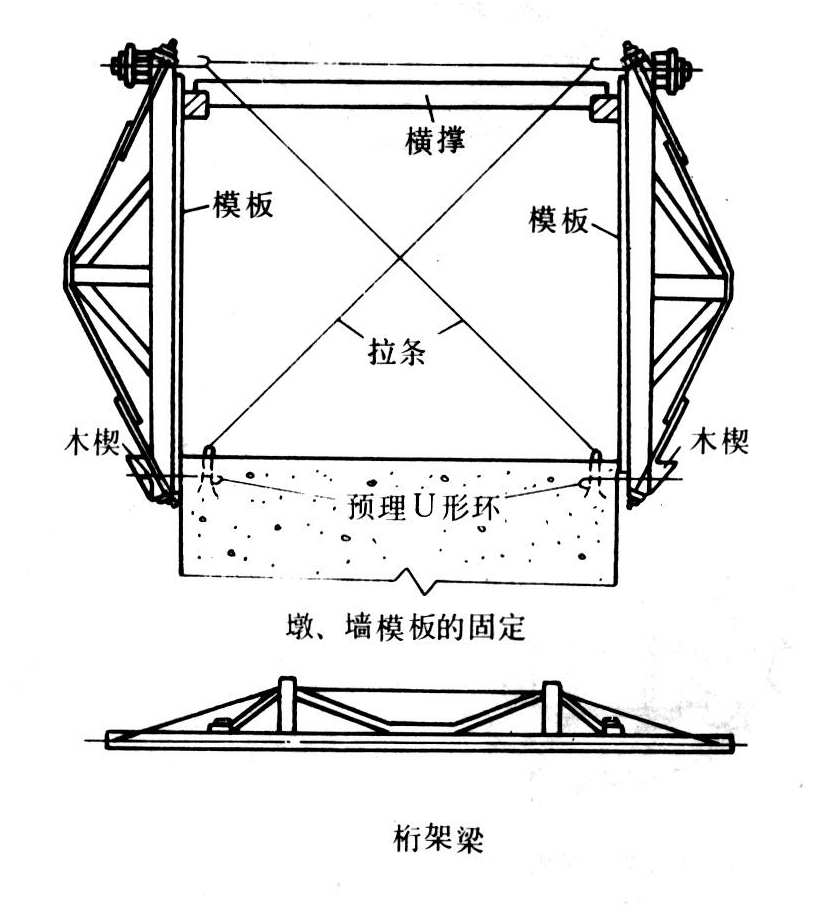

图1 木桁架式模板（1）

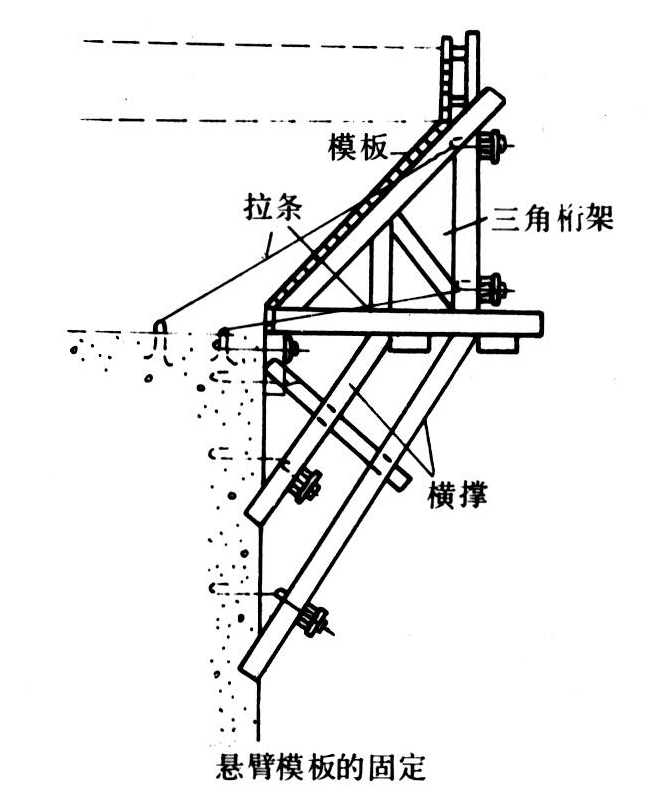

图1 木桁架式模板（2）
混凝土坝和水闸的木模板 这种模板通常由面板、横楞和纵楞或支架三个基本部分组成。面板做成定型尺寸。立模时桁架下端插入预埋在下层混凝土里的U形铁件中，上端用斜向钢筋拉条拉牢。对于较薄的闸墩工程，也可只用楞木和桁架对拉方式拉牢两侧模板（图1）。
隧洞衬砌的木模板 这种模板随浇筑顺序而定。当采用先底拱、后边墙、顶拱的方法时，底拱可采用悬吊式弧形模板（图2）。先浇筑边墙、顶拱时，可采用桁架式模板（图3）。

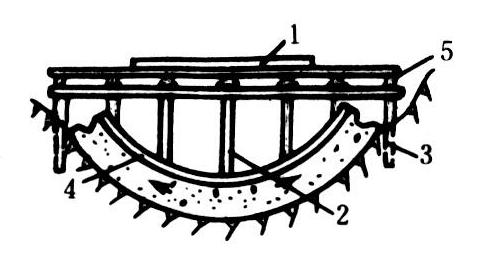

图2 隧洞底拱模板

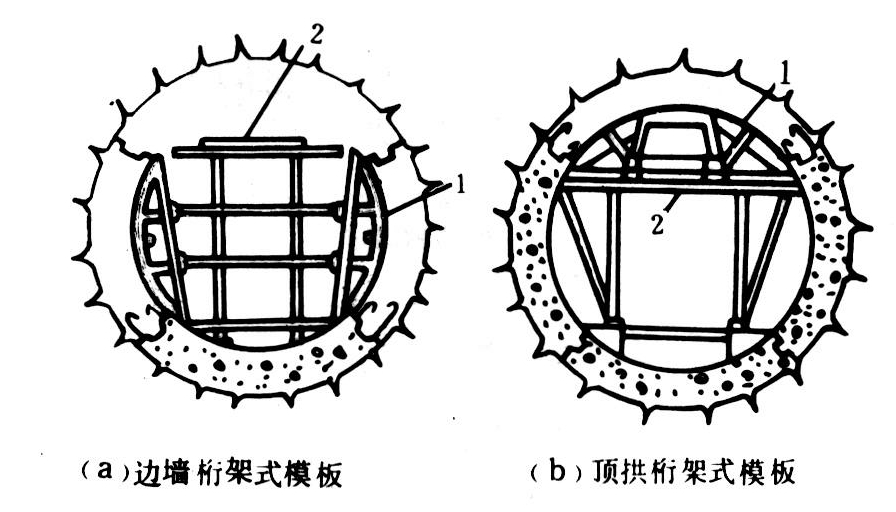

图3 顶拱及边墙的桁架式模板
管道施工的模板如涵洞、倒虹吸管，坝下输水廊道等钢筋混凝土管道，大直径者需在现场浇制。在岩基上浇灌的圆形管道，管座混凝土可一次浇成，但为避免浇筑不实，模板分两次安装，先浇底座、后浇
图4 管道木模板
