由平面面板和梁格构成门叶封闭水道孔口的闸门，通常指直升式平面闸门，又称平板闸门。门叶支承在两侧端部的滑道、定轮或履带上，启闭时可沿埋置在圬工结构内的轨道上下移动。为保证移动的平稳性，门叶两侧设有导引装置。为防止孔口漏水，门叶周边设有止水（见图）。

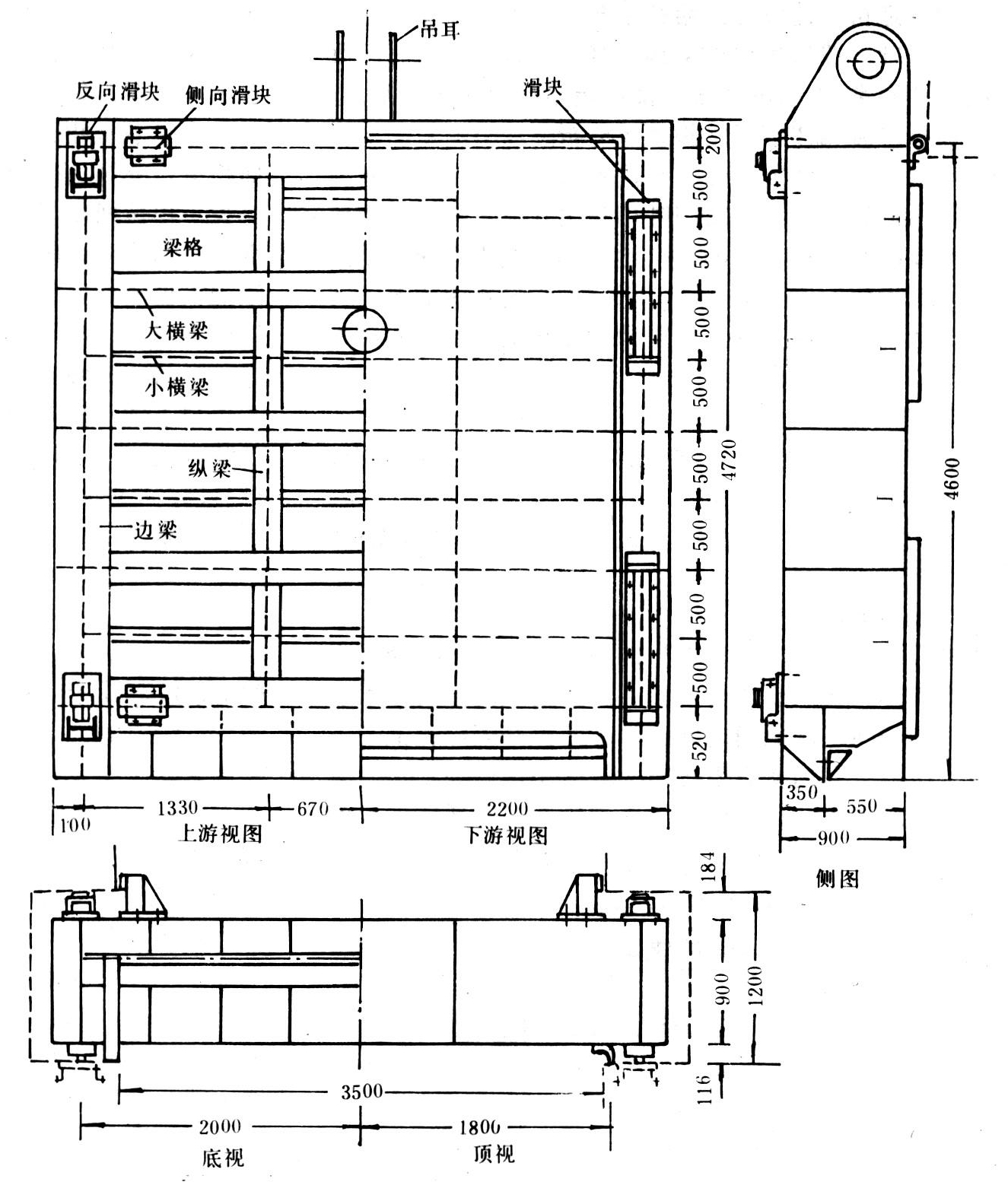

平面闸门结构布置
平面闸门的支承行走部件及其构造不同有滑动式、定轮式和履带式等多种。滑道又因材料不同，有木滑道、金属滑道、胶合层压木滑道和复合材料滑道等。木滑道用得很少。胶合层压木滑道由于制作简便，价格低廉，摩擦系数较小，20世纪50年代起在苏联和中国应用较广，但摩擦系数不能稳定。以后又研制成功了许多新的滑道材料，如苏联的Д型含油润滑树脂滑道，中国的SF型三层复合材料滑道等。
定轮门是在门叶端部装置固定的滚轮（简支式、悬臂式和台车式），启闭时的支承摩擦阻力较滑动门要小，应用很广，合金铸钢的单轮荷载可达到300吨以上。履带闸门启闭时的支承摩擦阻力较小，但构造较复杂，造价也比较高，用得不多。
门叶一般采用梁板结构，其分析计算大都按平面结构体系考虑，自从有限元法和电子计算机出现后，正在逐步过渡到按空间结构体系分析。
直升式平面闸门的主要优点有：①建筑物顺水流方向所需尺寸较小；②门叶可移出孔口，便于检修维护；③门叶可在孔口间互换通用；④便于采用移动式启闭机操作。主要缺点是：①门槽影响水流流态，容易引起空蚀、振动等不良现象；②闸墩较厚，启闭机台较高；③启闭力较大。
