是：尺寸和重量大，造价高。一般适用于水头250米以上、管道直径在2～3米以下的情况。球阀通常采用卧轴结构。阀体一般用铸钢，由两半组成。活门一般也用铸钢制造。活门开启时，球面封板位于上方。球形阀一般设有两套密封装置，位于活门上、下游两端，下游端为工作密封，上游端为检修密封。这样可在不放空压力管道的情况下对球阀的工作密封等进行检修。
装置在压力管道上可以快速关闭的外形呈球状的阀门。简称球阀。球阀适宜用作高水头水轮机的主阀，它由球形阀体、可旋转的圆筒形活门及其他附件构成。当活门圆筒的轴线与管道轴线一致时，阀呈开启状态；如将活门旋转90°，使圆筒一侧的球面封板挡住水流通路，则阀呈关闭状态（见图）。目前世界上已制成的球阀的最大直径达3.4米，应用的最高水头已超过900米。
球阀的优点是：水力损失小，封水性能好，能承受高压；缺点是：尺寸和重量大，造价高。一般适用于水头250米以上、管道直径在2～3米以下的情况。球阀通常采用卧轴结构。阀体一般用铸钢，由两半组成。活门一般也用铸钢制造。活门开启时，球面封板位于上方。球形阀一般设有两套密封装置，位于活门上、下游两端，下游端为工作密封，上游端为检修密封。这样可在不放空压力管道的情况下对球阀的工作密封等进行检修。

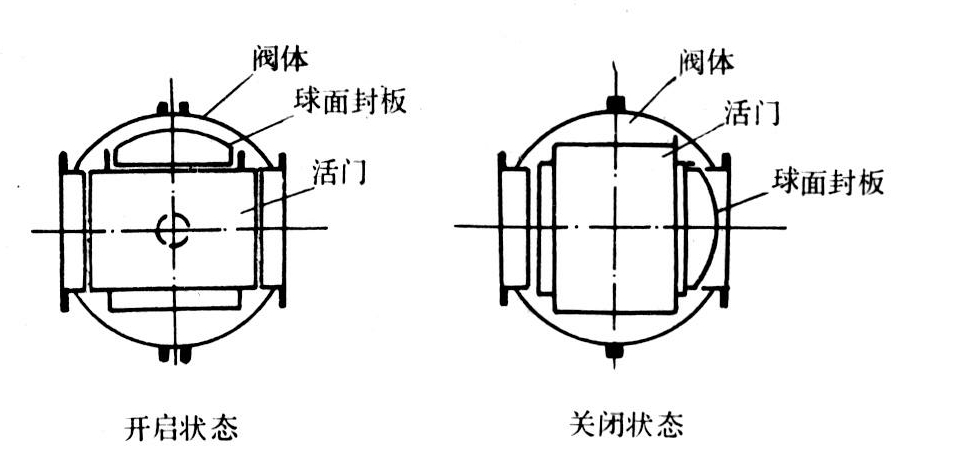

球形阀示意图
