由左右两扇门叶分别绕两侧门轴柱旋转而启闭孔口的闸门。关门时两扇门叶呈人字形由斜接柱相互接触，构成三铰拱而承受水压力。开门时门叶进入闸首的门龛内。人字门一般只能承受单向水头，且仅在上下游水位平齐的工况下操作运行
由左右两扇门叶分别绕两侧门轴柱旋转而启闭孔口的闸门。关门时两扇门叶呈人字形由斜接柱相互接触，构成三铰拱而承受水压力。开门时门叶进入闸首的门龛内。人字门一般只能承受单向水头，且仅在上下游水位平齐的工况下操作运行，最常用于单向水级船闸的图1所示的是双向人字闸门的平面布置图。

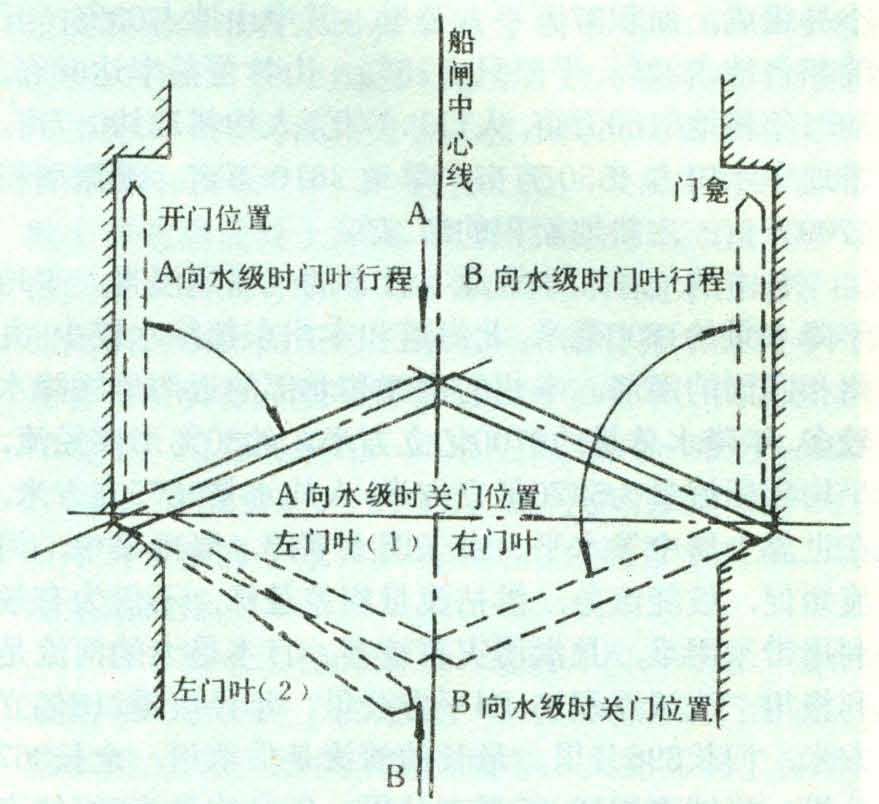

双向人字闸门布置图
门叶有平面形和圆拱形两种，圆拱形的主拱肋仅受轴向压力作用，用料略省，但刚度较差，且门龛较深，应用不普遍。平面形门叶用得较多，按其梁格布置可分为横梁式和竖梁式两种。通常多用横梁式布置，竖梁式仅在孔口特别宽时采用。横梁式主横梁的内力有轴向力和弯矩，其受力条件较之仅有弯矩的横梁有利得多，这是采用人字门的主要优点。附表列出若干人字闸门的技术参数。

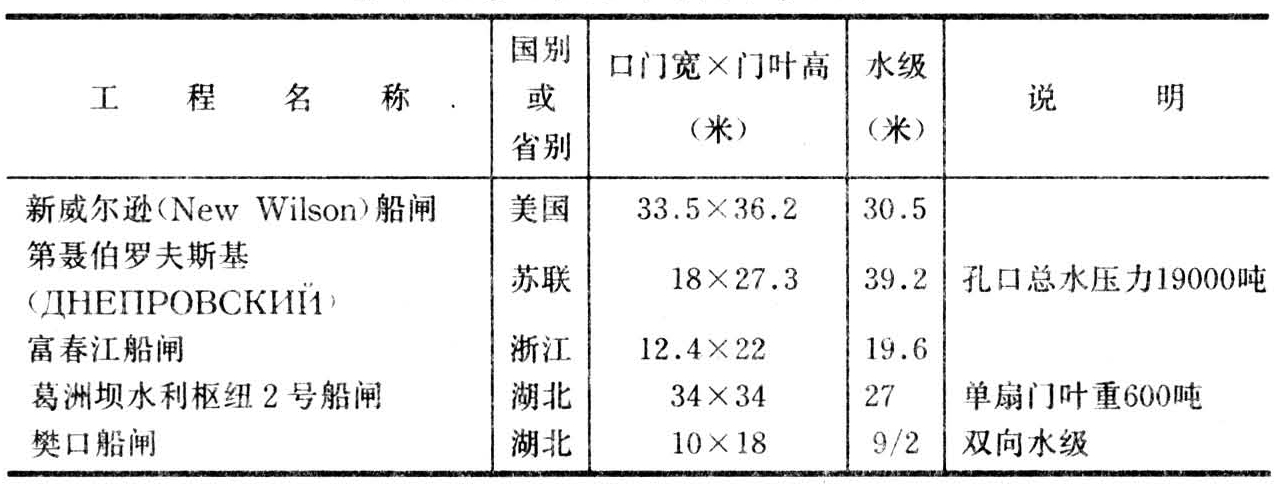

若干已建人字闸门的技术参数表
在门叶的门轴柱上下端设顶、底枢轴，以承受门叶自重；在主横梁两端设支、枕垫座，以承受水压力。门叶周边设底、侧止水。由于船闸闸门使用频繁，工况比较繁重，故在闸门零部件设计中要特别注意其耐久性及维护保养问题。
20世纪60年代，在中国的湖北省黄陵矾等船闸上，曾对人字门的布置、结构和操作程序进行改造，将它应用到双向水级船闸上，运行情况尚好。
