铺设在土石坝的下游坝体与坝基之间的水平排水体。均质土坝或心墙坝的下游坝体填料如透水性弱，可采用褥垫式排水，以便有效地降低坝体浸润线，防止渗流由下游坝坡逸出。褥垫式排水体的构造是在顶层和底层铺筑砂砾料作为中间填以块石、大卵石作为排水。也有不设块石、大卵石中间层的，但排水效果较差。排水体伸入到坝体内的长度一般不大于1/4～1/3坝底宽，纵坡倾向下游约为0.005～0.01（如图1）。
铺设在土石坝的下游坝体与坝基之间的水平排水体。均质土坝或心墙坝的下游坝体填料如透水性弱，可采用褥垫式排水，以便有效地降低坝体浸润线，防止渗流由下游坝坡逸出。
褥垫式排水体的构造是在顶层和底层铺筑砂砾料作为中间填以块石、大卵石作为排水。也有不设块石、大卵石中间层的，但排水效果较差。排水体伸入到坝体内的长度一般不大于1/4～1/3坝底宽，纵坡倾向下游约为0.005～0.01（如图1）。当下游无水时，褥垫式排水能有效地降低浸润线，并有助于坝基排水。主要缺点是对不均匀沉陷的适应性差，如发生断裂，则难于检修。当下游水位高于排水体时，降低浸润线的效果将显著下降。褥垫式排水与贴坡排水相结合，可适用于下游短时内有水的情况。褥垫式排水与斜向排水层相结合（图2），适用于下游有水的情况。褥垫式排水对反滤层的要求参见

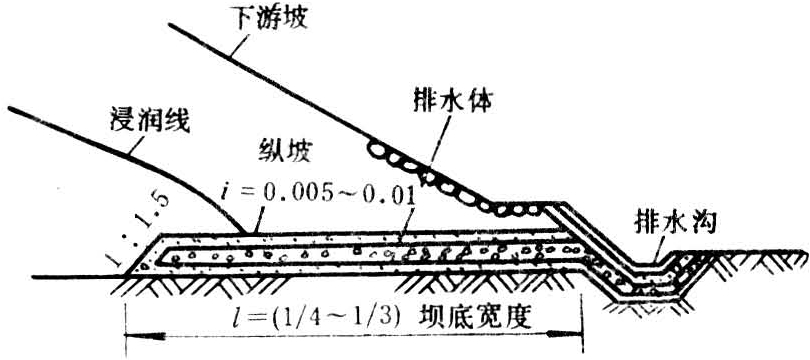

图1 褥垫式排水

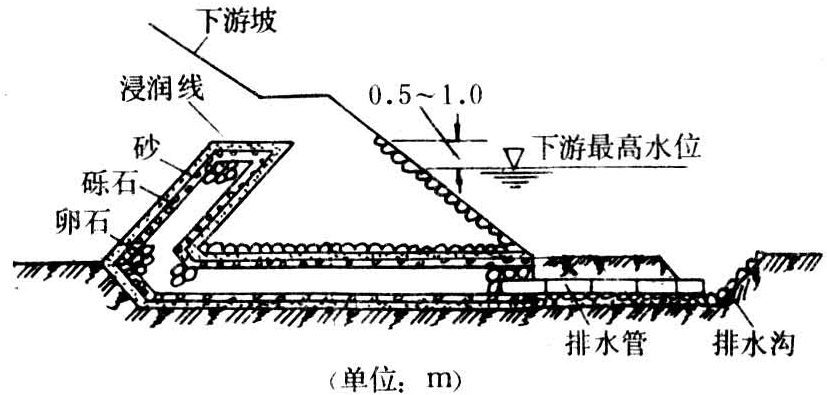

图2 褥垫式排水与斜向排水层相结合
