敷设在地面上或浅沟中并在上面填土的管道，如图所示。 上埋式管图 上埋式管的回填土压力与管道刚度有关。在填土作用下可忽略本身变形影响的刚度较大的管道称刚性管，如砖石管、混凝土管及小管径钢筋混凝土管等。刚度较小而容易变形的管道称柔性管，如钢管、钢丝网水泥管及大管径钢筋混凝土管等。填土压力分铅直土压力与水平土压力两种，它们是埋管的主要荷载。
敷设在地面上或浅沟中并在上面填土的管道，如图所示。

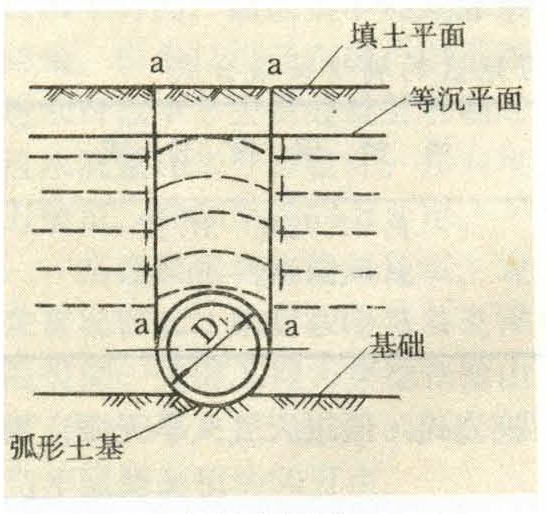

上埋式管图
上埋式管的回填土压力与管道刚度有关。在填土作用下可忽略本身变形影响的刚度较大的管道称刚性管，如砖石管、混凝土管及小管径钢筋混凝土管等。刚度较小而容易变形的管道称柔性管，如钢管、钢丝网水泥管及大管径钢筋混凝土管等。填土压力分铅直土压力与水平土压力两种，它们是埋管的主要荷载。①铅直土压力在填土下埋设的管道，由于管的刚度不同，承受的铅直土压力不一定等于管上的土柱压力。如图所示，对于刚性管，管道以上部分填土沉降量小于两侧填土的沉降量，因此，在a—a竖直面上将产生向下的摩擦力。除管上土柱全部重量传给管道外，a—a剖面以外的部分土重也作为附加荷载通过摩擦力传给管道，结果是铅直土压力大于管道上的土柱压力。当管顶填土高度很大时，这一摩擦力并不能在全部填土高度上发挥作用，而仅影响到某高度范围内。超出该高度以上的填土，则呈均匀沉陷，摩擦力已不存在。通常称该水平面为等沉平面。对柔性管，管道所承受的铅直土压力一般认为等于管上土柱压力。②水平土压力。上埋式管在填土荷载作用下，因铅直荷载常大于水平荷载，故埋管将产生横向变形，位移方向与水平土压力方向相反。但横向变形数量微小，可不考虑，水平土压力仍可按静止土压力计算。当管壁侧面为圆弧面时，可近似按矩形分布计算。
