水平向和竖向都弯曲的拱坝。无论厚拱坝还是均可采用双向弯曲形式。20世纪40年代，法国、意大利等国首先采用双曲拱坝，以后，其他国家也相继采用。中国已建的坝高15米以上近六百座的拱坝中，双曲拱坝约占一半。
双曲拱坝的优点之一是应力分布较好。下半部的拱应力，将随水平拱曲率的增大而降低；河中竖向剖面向下游弯曲后，可以减小两岸向上游的倒悬度，也有助于改善拱坝下半部的应力（见图）。双曲拱坝对坝肩稳定也略有好处。这种坝如采用坝顶自由溢流，能使下游冲坑距坝较远。由于上部坝体倒悬，施工困难，如条件不足，可适当调整其竖向倒悬度。竖向曲率的大小，还决定于工程布置，如坝内是否埋设引水钢管、坝顶是否溢流、中部是否开孔泄流等。双曲拱坝的体形和各部位的厚度，过去常依靠70年代以来，多采用分析。

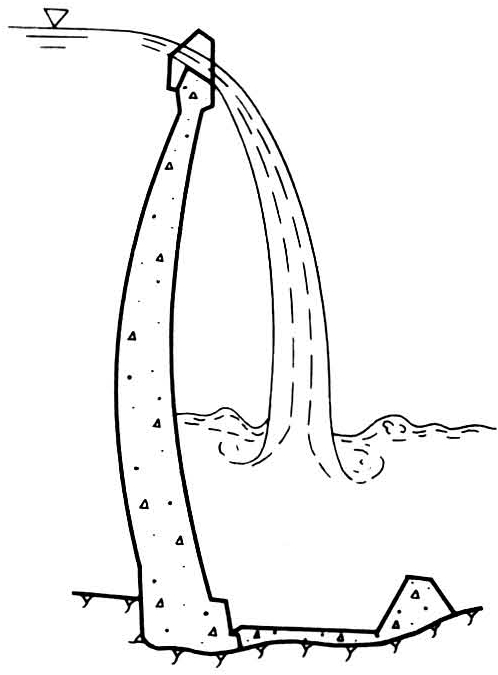

双曲拱坝竖向剖面图
