使测点定位、移位和讯息判误、采样存储、数据处理以及成果显示打印等步骤皆由量测系统的设备自动完成的技术。自动跟踪水位计（见图1）可不需人力自动测记水位变化。其探针由两根导电金属棒制成。当探针浸没于水中某一定深度时，水中电路使两极间具有相应的固定的电阻，此电阻做为测量用惠士登电桥的一臂保持电桥平衡。
使测点定位、移位和讯息判误、采样存储、数据处理以及成果显示打印等步骤皆由量测系统的设备自动完成的技术。自动跟踪水位计（见图1）可不需人力自动测记水位变化。其探针由两根导电金属棒制成。当探针浸没于水中某一定深度时，水中电路使两极间具有相应的固定的电阻，此电阻做为测量用惠士登电桥的一臂保持电桥平衡。若水位升降则会使电桥失去平衡并在量测对角线输出不平衡电压，该电压被放大反馈给执行机构可逆电机，电机乃拖动探针跟踪水位升降以恢复电桥的平衡。电机正反转动的角度被自动测定并输出，送传至测控中心，加以显示打印。激光测速系统也可进行流速的自动量测。在某些计数式激光测速系统中，多普勒信息被整形，测周期后由集成电路逻辑元件进行有效性检验，当确认有效后传送到动态存储器储存，微型计算机通过接口读取存储器数据，接着自动按预编程序计算瞬时速度、时均速度、紊流强度等统计特征值，最后输出给电传打字机打印成果。

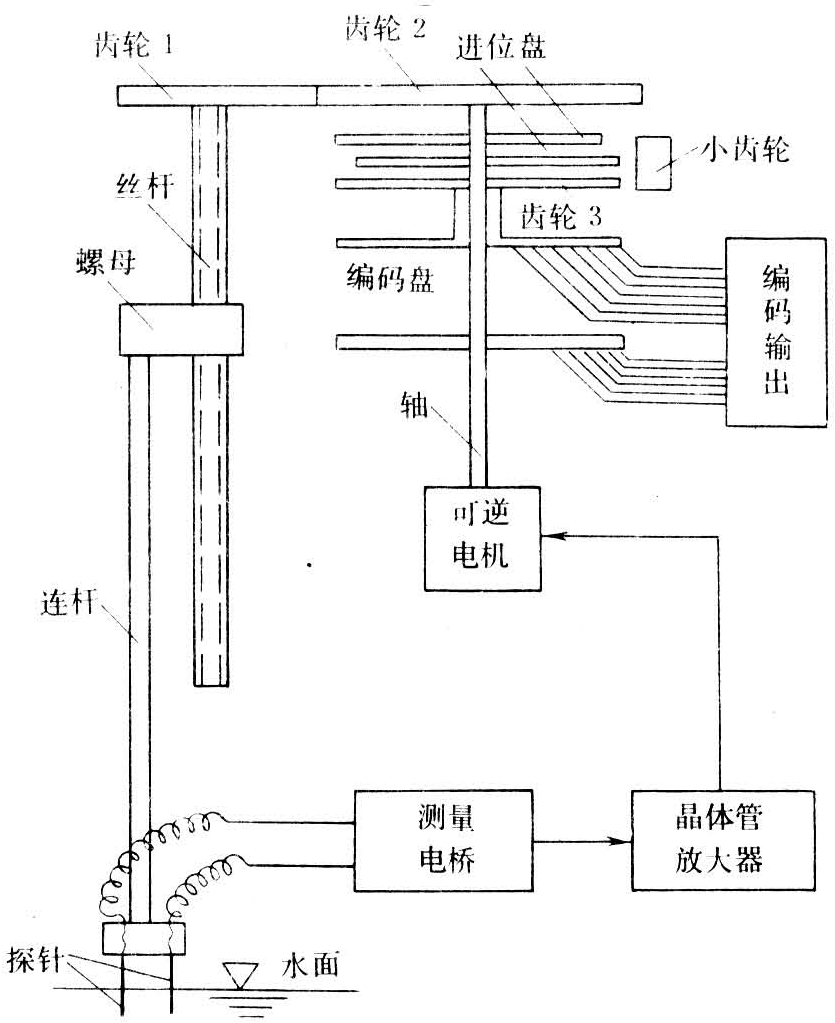

图1 自动跟踪水位计
整个水力学实验研究过程的自动闭环控制与检测系统见图2。在试验中水力要素被传感器检测，经过调节器反馈给执行器，使对试验条件进行必要的调整。传感器的信息同时被检测仪表所显示和记录。

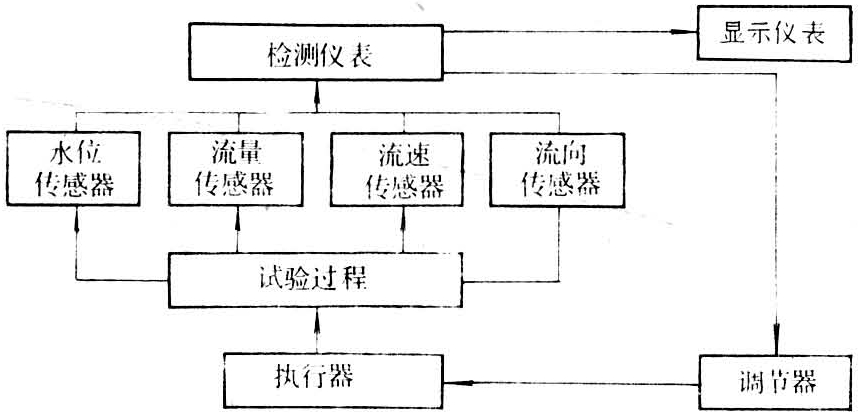

图2 闭环控制与检测框图
