工程或仅作为安设检修闸门的进水口。为使闸门尺寸不致过大，并减轻门上的荷载，可将进水段轴线垂直岸坡，用竖曲线与隧洞衔接，当流速较低时，竖曲线的半径不小于2倍洞径，且转角不宜过大；当流速高时，极易在反弧段及其末端发生空蚀，这时竖曲线的形式、半径和转角等参数，需通过模型试验确定。

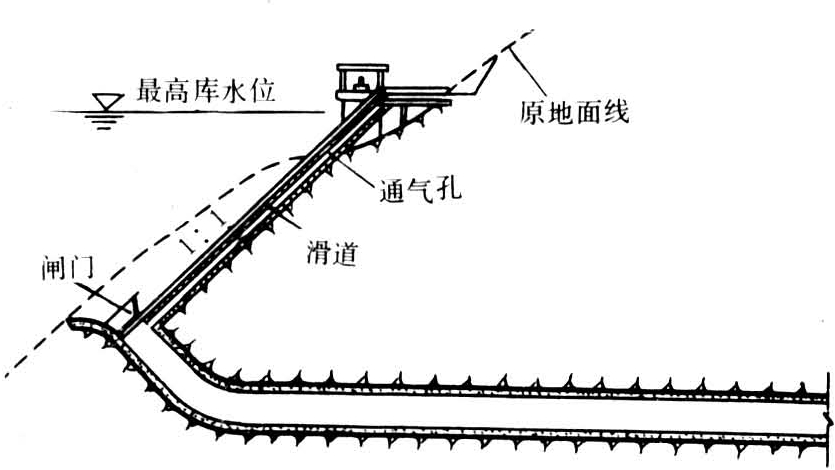

在隧洞或坝下涵管进口处，斜靠在山坡（或坝坡）上修建的进水口（如图）。
当地形、地质条件较好时，只要稍加开挖、平整、护砌，闸门（包括拦污栅）就可直接安置在山坡上，施工安装方便，工程量小，造价较低。但当进口山坡过缓时，闸门尺寸将加大，而且闸门难于靠自重下降以关闭进水口，往往需采取措施强迫关闭闸门。如果岸坡岩体滑动、下沉，将严重影响闸门的启闭，故这种型式对岸坡的地形、地质条件要求较高，一般适用于中小型工程或仅作为安设检修闸门的进水口。为使闸门尺寸不致过大，并减轻门上的荷载，可将进水段轴线垂直岸坡，用竖曲线与隧洞衔接，当流速较低时，竖曲线的半径不小于2倍洞径，且转角不宜过大；当流速高时，极易在反弧段及其末端发生空蚀，这时竖曲线的形式、半径和转角等参数，需通过模型试验确定。
斜坡式进水口
