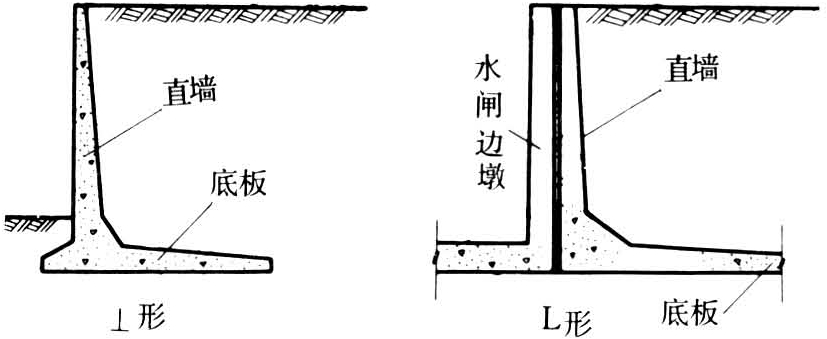

由底板和固定在底板上的直墙所组成的挡土结构。直墙受力状态与悬臂梁相似。是钢筋混凝土挡土墙中最常用的型式之一。悬臂式挡土墙的构造型式有⊥形及L形两种（见图）。墙体的稳定性主要依靠底板上的填土重量维持。直墙靠填土一侧常做成略为倾斜，外侧做成铅直，当填土高度不大时，也可做成等厚度。底板一般做成变厚度，即底面成水平，板厚自直墙处向两边减薄。底板宽度由稳定计算决定，一般为墙高的0.6～0.8倍。
由底板和固定在底板上的直墙所组成的挡土结构。直墙受力状态与悬臂梁相似。是钢筋混凝土挡土墙中最常用的型式之一。悬臂式挡土墙的构造型式有⊥形及L形两种（见图）。墙体的稳定性主要依靠底板上的填土重量维持。直墙靠填土一侧常做成略为倾斜，外侧做成铅直，当填土高度不大时，也可做成等厚度。底板一般做成变厚度，即底面成水平，板厚自直墙处向两边减薄。底板宽度由稳定计算决定，一般为墙高的0.6～0.8倍。通过调整外底板（直墙以外部分）和内底板（直墙以内部分）的长度，可改善稳定条件和基底的压力分布。各部分的厚度和配筋根据强度计算确定。墙后需做排水设备，每隔一定距离设伸缩沉陷缝。如有防渗要求，缝内应设止水。墙身不宜过高，超过6～8米往往不经济。
悬臂式挡土墙
