从坝顶表面泄水的拱坝。溢流拱坝，一般在顶部设闸墩、控制闸门、启闭机和工作桥。水流从坝顶沿坝面下泄，两侧设导流墙，有的通过鼻坎，抛射至下游河床远处，有的设置消力池。有些溢流拱坝顶部不设闸门。拱坝溢流的特点是水流向心集中，使下游冲刷坑深度加大，河谷狭窄时，还可能影响两岸边坡的稳定。设计时应使水舌充分扩散，冲坑距坝较远，其深度应保证坝基的稳定。有时做二道坝，增加水垫厚度。

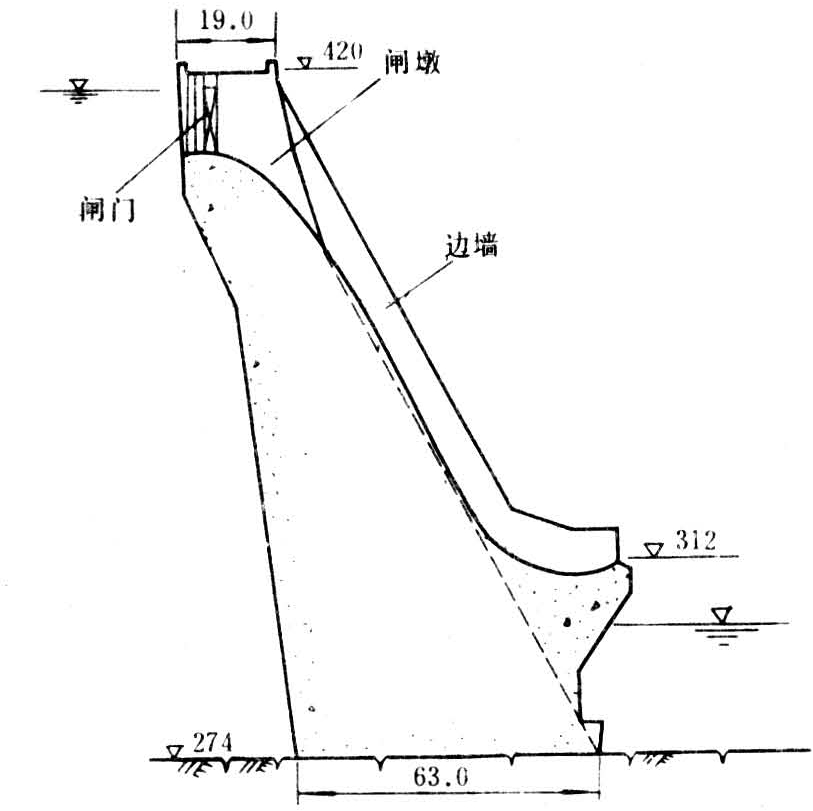

较厚的重力拱坝，下游面坡度接近于坝面过流的要求，水流沿坝面下泄，通过鼻坎挑流或消力池与下游尾水衔接。中等厚度的拱坝，可在岸边低坝段的坝面过流，只加用少量混凝土，即可使下游面在过流时不产生过大的真空度，如图所示。也可将拱坝做成空腹型，使下游面坡度改缓，满足过流的条件。
溢流拱坝示意图
薄拱坝采用坝顶溢流是从40年代开始的。葡萄牙、法国等创用了几种溢流型式，常用的有①倒悬拱坝坝顶自由落水式，适用于单宽溢流量较小的情况；②利用坝下厂房顶盖过流；③坝下做滑雪道式构架过流。②、③两种型式能将水流抛至远处，过流量较大；④利用两岸坝段溢流，如图所示。两股水流冲撞，可以消耗一部分能量。
拱坝溢流布置，要与整个枢纽布置方案统一考虑。先按计算并结合经验选择堰顶高程、溢流净宽、鼻坎的曲率半径和挑射仰角，并估计挑流距离和冲刷坑的深度。最终的溢流型式和各部位尺寸，要根据流量的大小、河谷的地质、地形条件，通过水工模型试验研究确定。
