泄水建筑物下游未经充分消能、保持急流水股曲折前进的水流（图1）。折冲水流蜿蜒蛇行，易使河、渠底部及两岸遭受严重冲刷，对工程安全十分不利，因此在设计及运用管理中，应力求避免这一不良水流现象发生。

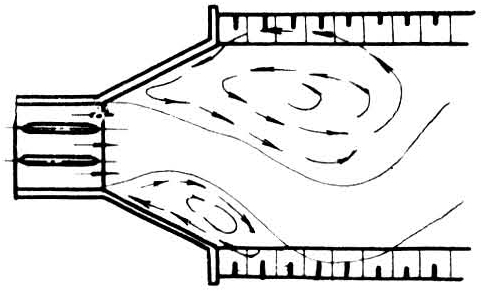

图1 闸下折冲水流
形成折冲水流的主要原因是建筑物下游尾水深度过小，不足以产生完整水跃消杀水流余能。在这种情况下，只要下泄水流单宽流量分布稍有不均，流向稍有不正，或边墙扩散角太大，出流扩散不良等，都会促成折冲水流的产生。
防止折冲水流的措施有：①采用合适的消能设施，保证在各种运用条件下，泄水建筑物下游都能发生稍有淹没的水跃。②选用适宜的翼墙扩散角和形式，使下泄水流在联接段内做到充分扩散。翼墙的平均扩散角宜采用7°～12°，如消力池中设有辅助消能工，扩散角可以取得偏大一些。翼墙顺水流方向的投影长度应等于或大于护坦长度。翼墙顶部高程需按最不利的消能条件确定，避免下游水流由墙顶漫回消力池。③制定闸门的合理操作程序，尽可能做到同时均匀分级启闭，使水流均匀下泄。如不能同时启闭，可由中间孔向两侧分段或隔孔对称开启，关闭时，则按相反顺序进行，以便在启闭过程中主流尽量居中。④采取专门措施防止折冲水流。如在消力池前端设置散流墩等（图2）。

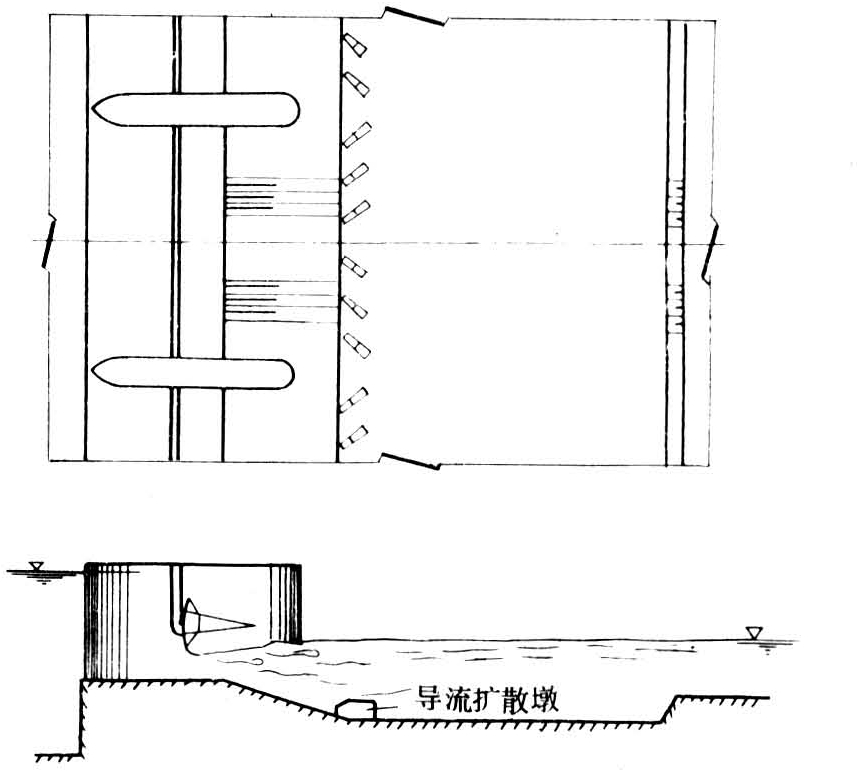

图2 防止折冲水流的散流墩
