对重力坝在垂直坝轴线方向切取的剖面。由于基本荷载上游水压力呈三角形分布，下游水压力一般不大，可以忽略，重力坝理论剖面为一顶部与水面齐平的三角形，称为重力坝的基本剖面（图1）。上、下游坡度大小与坝和坝基接触面的摩擦系数、地基的承载力等因素有关，对于岩基，常取n＝0～0.2，m＝0.6～0.8，B＝（0.7～0.9）h。

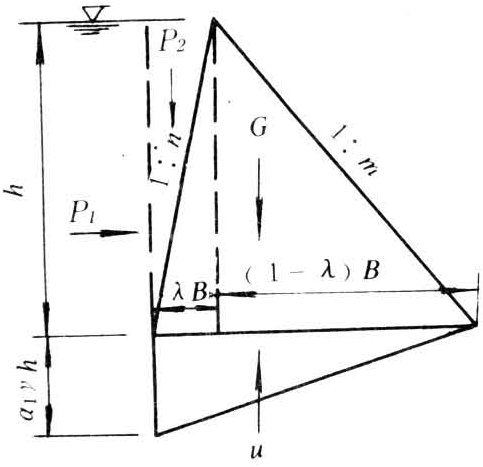

图1 重力坝基本剖面图p₁、p₂-水平及铅直水压力；G-自重；u-扬压力；α_1-扬压力折减系数；γ-水容重；λ-系数；m、n-上、下游坡度

坝顶宽度b应根据设备布置、运行、检修、施工和交通等需要确定，并应考虑抗震、特大洪水时抢护等要求。在无特殊要求时，b可取（0.08～0.10）h，一般不小于2米。为了不使风浪漫溢，坝顶还需要有一定的安全超高⊿h（见坝顶安全超高），修改后的剖面称为重力坝的实用剖面（图2）。

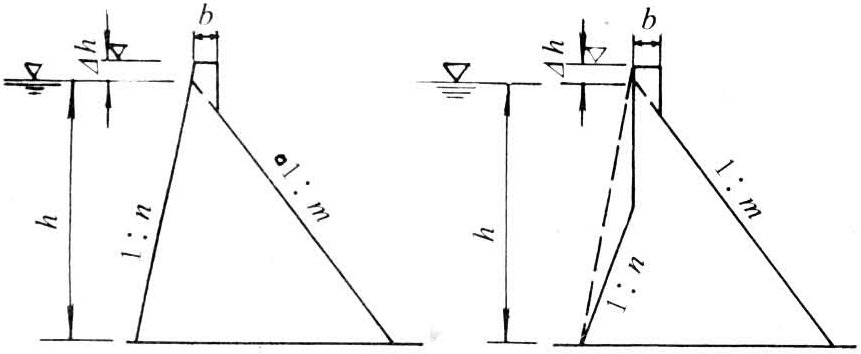

图2 重力坝的实用剖面图

重力坝剖面应根据应力、稳定性和经济的要求来确定。初步设计时可按偏心受压公式计算应力，其控制标准为库满（库空）时，上、下游边缘最小垂直正应力应大于零，最大垂直正应力不应大于混凝土和地基的容许压应力；抗滑稳定可用摩擦公式或抗剪断公式计算，其安全系数应满足规范要求。在同时满足应力与稳定条件的情况下，应力求工程量最小。在初步设计以后，还应根据需要对剖面进行必要的修改，并运用更准确的方法如有限单元法进行应力计算和稳定分析。利用电子计算机进行优化计算可求得一定条件下的重力坝最优剖面。

已建重力坝剖面见图3。

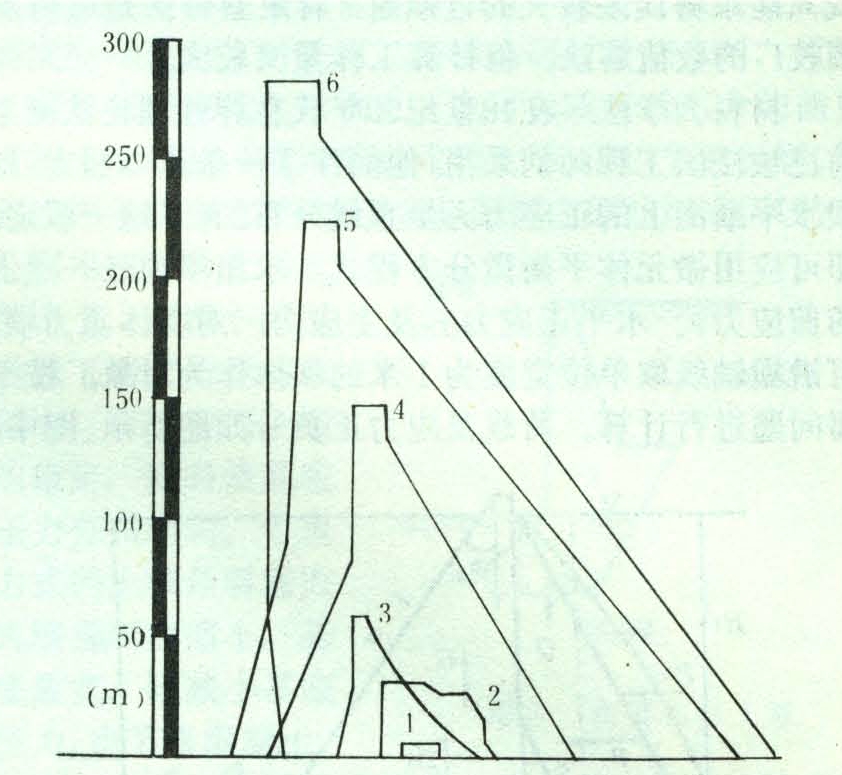

图3 已建重力坝剖面轮廓图
