主要依靠自重维持稳定的挡土结构。是挡土墙最常用的型式之一。一般做成简单的梯形断面。根据墙背的坡度，重力式挡土墙分为仰斜、垂直及俯斜3种型式。挖方处的挡土墙，一般作成仰斜式，施工方便，土压力较小，墙身截面比较经济；填方处的挡土墙，墙背需回填土，常采用俯斜式和垂直式，使填土易于夯实。在水闸等一些水工建筑中，由于设置闸门或水流等条件限制，挡土墙墙面常需做成铅直面
主要依靠自重维持稳定的挡土结构。是挡土墙最常用的型式之一。一般做成简单的梯形断面。根据墙背的坡度，重力式挡土墙分为仰斜、垂直及俯斜3种型式。挖方处的挡土墙，一般作成仰斜式，施工方便，土压力较小，墙身截面比较经济；填方处的挡土墙，墙背需回填土，常采用俯斜式和垂直式，使填土易于夯实。在水闸等一些水工建筑中，由于设置闸门或水流等条件限制，挡土墙墙面常需做成铅直面，故多采用俯斜式（图1）。
图1 重力式挡土墙
挡土墙常用砌石或混凝土建造。为了改善基底压力状态，常将基础宽度适当扩大，两端向外伸出，使基底压力减小并力求分布接近均匀。重力式挡土墙可就地取材，施工简单。由于其体积和重量较大，建筑高度往往受地基容许承载力的限制，即使地基承载力允许，过高将耗费较多材料，也不经济，故常在挡土高度5～6米以下时采用。当墙高超过5～6米时，常将墙身局部挖空代之以填土，也可做成有减压台的衡重式挡土墙（图2）或半重力式挡土墙，借以节约材料。衡重式挡土墙由直墙、减压台与底脚3部分组成，其特点是利用减压台支承上部填土，以减小减压台以下墙背所受的土压力，有助于挡土墙的稳定，同时使基底压力分布均匀。半重力式挡土墙是将重力式墙身断面缩小，基底放宽，既减小基底压力，也节省混凝土，而在局部拉应力较大处配置少量钢筋。重力式挡土墙墙后及墙身常需设置排水设备，并每隔一定距离设伸缩沉陷缝。如有防渗要求，缝内应设止水。

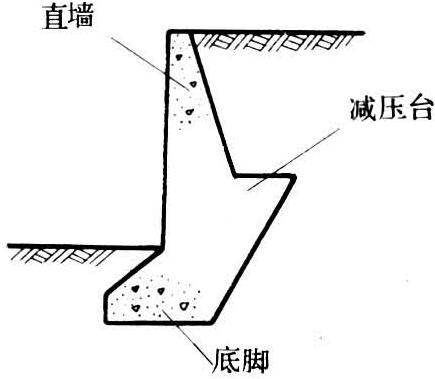

图2 衡重式挡土墙
