由操作者背负，用摇杆操作液泵的手动液力喷雾器。由手动活塞泵、喷射部件及药液箱组成。中国于1959年开始批量生产。至80年代已开始用塑料代替铁皮药液箱等部件，并有向全塑机型发展的趋势。使用方便灵活，能适用于多种场所喷洒药液。

背负式喷雾器的结构如图。手动活塞泵部件，由活塞泵、空气室及摇杆等组成。手动活塞泵为直立式，工作压力为300～800千帕。药液箱容量一般为12～16升。使用一套喷射部件。所用喷雾软管长1.5米，手持喷杆长度不短于0.63米，喷头为切向进液式圆锥雾单头喷头，喷头片中心孔径为0.5、0.7、1.0、1.3或1.6毫米。作业时1人操作，用背带背起喷雾器，一手摇动摇杆，不断地将药液压入空气室，另一手持喷雾杆进行喷雾。每小时可喷洒0.513亩。为了提高喷射效率及对作业的适应性，可以将手持喷杆的形状及喷头做成“一”形喷杆，安装2～4个喷头；做成“T”形喷杆，安装2～3个喷头；做成“H”形喷杆，安装4个喷头。

背负式喷雾器

（朱济生）

输送液体和增加液体压力的机械或部件。在农业机械化作业过程中，不同类型的泵可用来进行农田灌溉、排涝和提供人畜用水；为植保机械和喷灌设备提供有压力的液流；为动力机械的燃油、润滑和冷却系统提供各种液流；在液压系统中增加液体压力以作功；在水井钻机中提供高压泥浆和水流供洗井、清除岩屑等。

公元前3世纪古希腊阿基米德（Archimedes）发明的螺旋管和克特西比乌斯（Ctesibius of Alexandria）发明的灭火泵，分别是现代螺杆泵和活塞泵的雏型。公元5世纪在葡萄牙出现的用于铜矿排水的木质叶轮泵，是现代离心泵的雏型，也是世界上最早的动力式泵。1689年，法国帕潘（Denis Papin）发明了具有四叶片叶轮的蜗壳式离心泵。1754年，瑞士数学家欧拉（Leonhard Euler）提出了叶轮式水力机械的基本方程式，由此奠定了离心泵设计的理论基础。1818年，在美国出现了具有径向直叶片、半开式双吸叶轮和蜗壳的“马萨诸塞”离心泵；1840～1850年，美国沃辛顿（H.R.Worthington）发明了由蒸汽直接作用的活塞泵，标志着现代活塞泵的形成；1851～1875年，发明了带有导叶的多级离心泵。

18世纪末蒸汽机出现以后，活塞泵得到了迅速发展，19世纪是活塞泵发展的高潮时期。19世纪末高速电动机的出现，使离心泵获得理想的动力源，从而开始迅速发展，并很快在许多领域取代活塞泵，成为应用最广的一种泵。

根据泵的工作原理可分为动力式泵和容积式泵两大类。容积式泵是依靠工作元件在泵缸内作往复或回转运动，使工作容积交替地增大和缩小，以实现液体的吸入和排出。工作元件作往复运动的称往复泵，包括活塞泵、柱塞泵、隔膜泵等；工作元件作回转运动的称回转泵，包括齿轮泵、滚子泵、滑片泵、螺杆泵等。动力式泵又称叶轮式泵，是依靠快速旋转的叶轮对液体的作用力，将机械能传递给液体，转化为液体的动能和压力能，再通过泵缸将大部分动能转换为压力能，从而实现液体的提升和输送。离心泵是应用最多的一种动力式泵，其他还有混流泵、轴流泵、旋涡泵等。

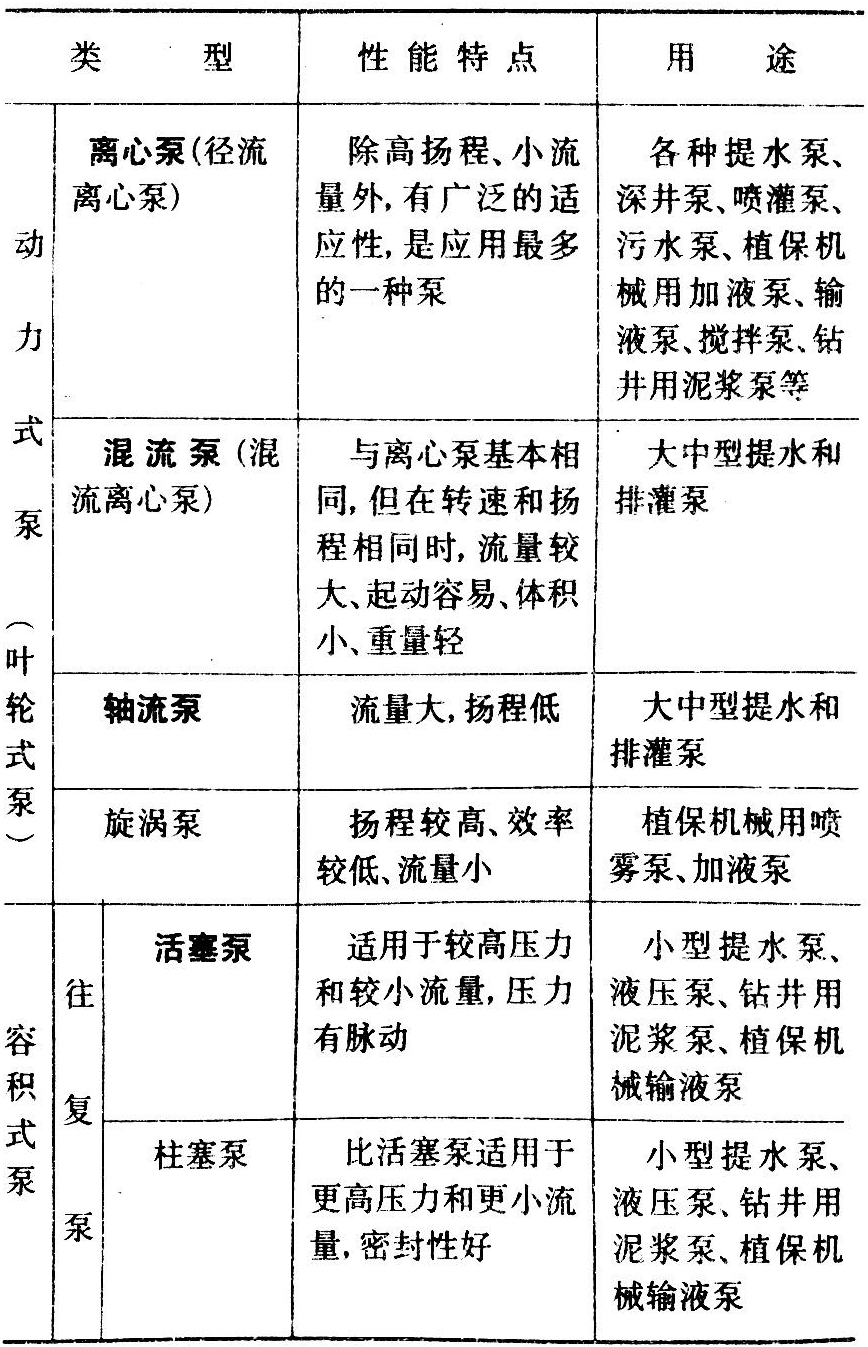

农用泵的类型、特点及用途

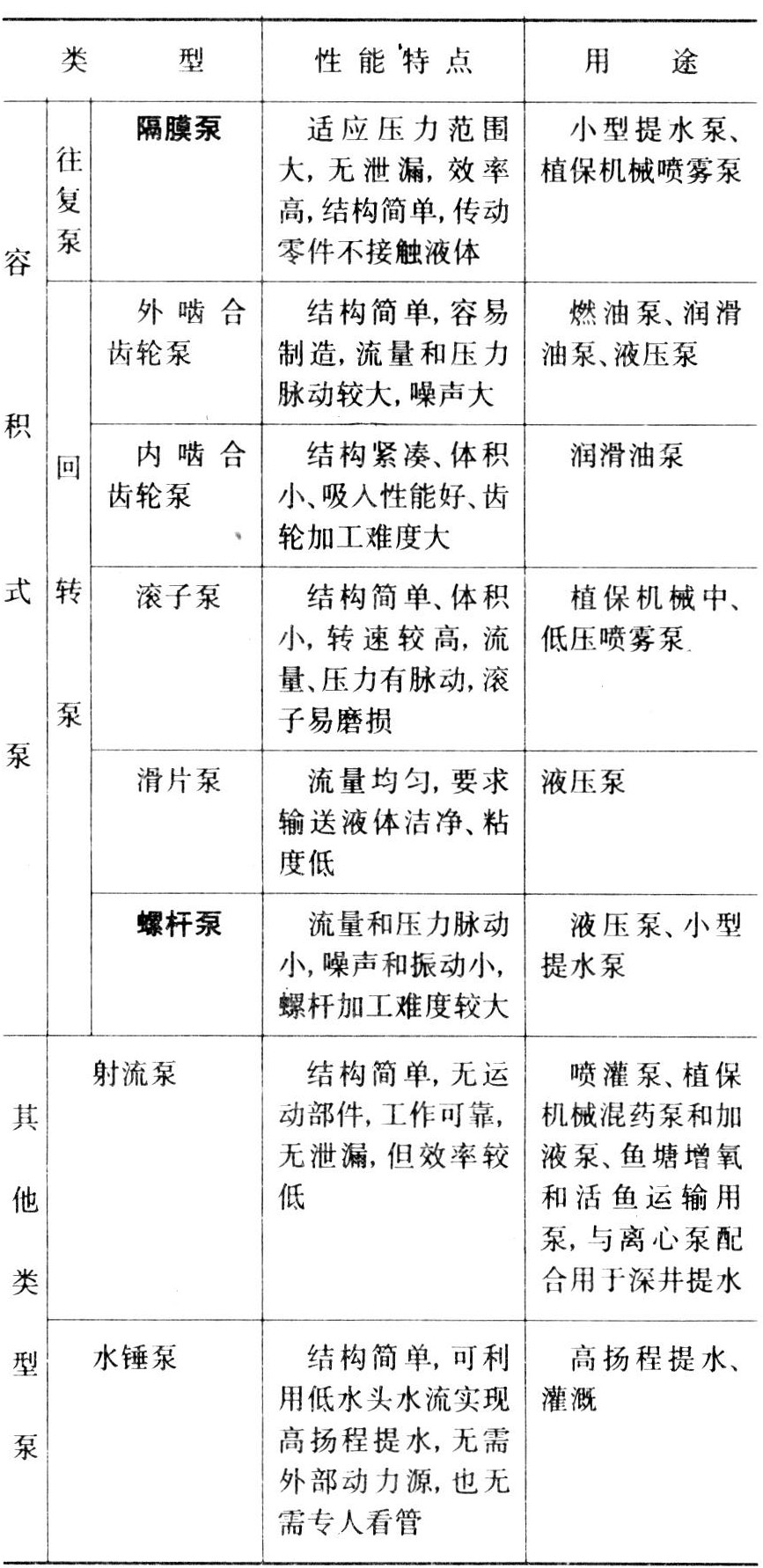

农用泵的类型、特点及用途 （续）

按照输送液体物料的不同，又可分为水泵、污水泵、泥浆泵、油泵、药液泵、厩液泵、食品饮料泵、稀饲料泵等；按照用途不同则有排灌用泵、锅炉给水泵、液压泵、植保机械用液泵、内燃机燃油泵和润滑油泵等。

泵作为一种机具或机器部件，广泛应用于农业排灌供水机械、植保机械和农用动力机，见上表。
