以播种谷物为主的条播机。主要用于条播麦类作物（如小麦、大麦），也可用于条播豆类（大豆、小豆），以及玉米、高粱、谷子等作物，是通用性最广的条播机。一般可按驱动型式和工作行数分类。如牵引式24行谷物条播机，畜力10行谷物条播机，悬挂式16行谷物条播机等。谷物条播机的结构如图。由机架、地轮、种箱、排种器、输种管、开沟器及其升降机构、覆土器、划印器、传动机构等组成。
以播种谷物为主的条播机。主要用于条播麦类作物（如小麦、大麦），也可用于条播豆类（大豆、小豆），以及玉米、高粱、谷子等作物，是通用性最广的条播机。一般可按驱动型式和工作行数分类。如牵引式24行谷物条播机，畜力10行谷物条播机，悬挂式16行谷物条播机等。
谷物条播机的结构如图。由机架、地轮、种箱、排种器、输种管、开沟器及其升降机构、覆土器、划印器、传动机构等组成。作业时，拖拉机牵引播种机向前运动，地轮滚动通过传动系统带动排种器使由种子箱流入排种器内的种子均匀排出，然后经输种管流入由开沟器在种床上开出的种沟内。部分土壤随开沟器侧板自动回落到种沟内覆盖种子，再由覆土器使表土进一步覆盖，有时还进行播后镇压，从而完成播种全过程。机组作业到地头时，通过操纵升降机构，使开沟器由工作状态变为运输状态。同时，传动系统中的离合器切断传动，使排种器停止工作。地头转弯结束，再使开沟器、排种器等进入工作状态继续作业。

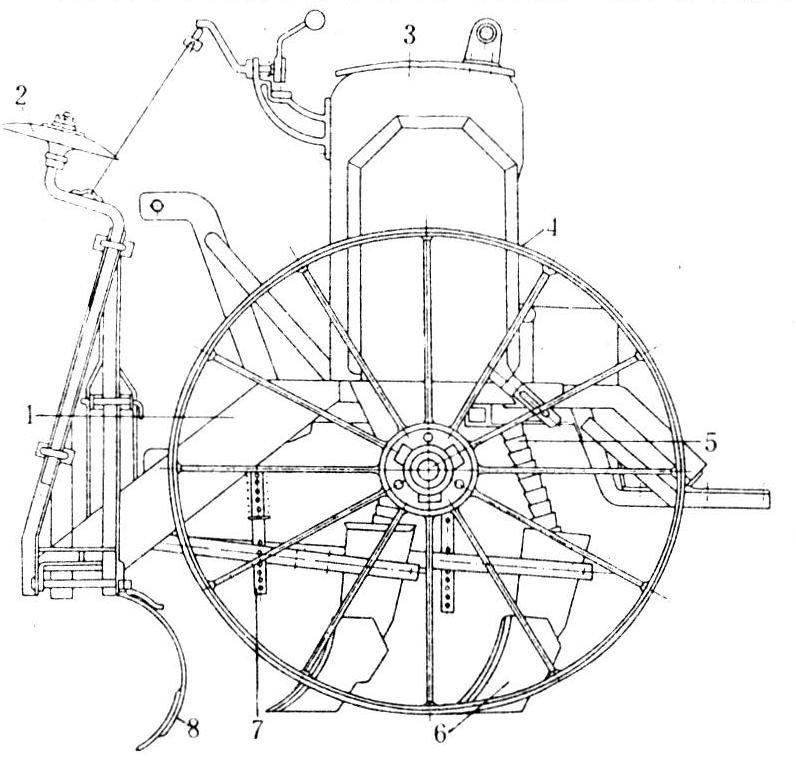

谷物条播机示意图
位于机架两侧，用于支持机重及作为行走轮和播种机工作部件的驱动轮。在工作或运输状态都必须保持播种机稳定，振动小；能适应地形起伏；滚动阻力小；有足够的附着力，滑移小，传动可靠等。条播机地轮有铁轮和橡胶轮两种。谷物条播机大多采用的是刚度较好、具有抗侧移能力的凹槽形断面的铁轮，其直径和轮缘宽度应根据负荷大小、土壤条件等确定。采用橡胶轮作为条播机地轮呈日增趋势，它具有滚动阻力小，下陷小，滑移小的优点；还可减轻条播机振动和冲击，使工作稳定；适合于高速作业和运输。
多采用薄钢板制成的整体结构，通过支撑杆固定在机架上方，底部安装排种器。种子箱一般要求：①有足够的容量，以减少加种次数或便于田头加种；②其结构应保证种子能顺利流入排种器，且便于加种、卸种和清种；③坚固耐用，耐腐蚀，箱盖关闭严密以防止雨水浸入。种箱的容量由播种行距、播种量、地块长度来确定，在某些兼施种肥的谷物条播机上，种箱与肥箱组成一整体，用隔板相隔，可通过改变隔板安装位置，来改变种子箱和肥箱容积的比例。
见条播排种器。
安装在排种器和开沟器之间，将排种器排出的种子导入开沟器，使种子能顺利落到种沟内。因此，输种管应有足够的断面积，内管壁应光滑，使种子畅通；有弹性，可伸缩，能弯曲，以适应开沟器的升降和调节。输种管的类型较多，适用于谷物条播机的主要有金属卷片管、波纹塑料管、橡胶褶皱管等。
见开沟器。牵引式条播机上设置开沟器升降机构，其升降高度要满足播深调节范围及运输间隙的要求，而且调节播深准确方便。升降机构主要有三种型式：①手杆式，大多用于畜力条播机；②机械自动式，主要用于牵引式机力条播机，地轮通过自动离合器驱动四杆机构，使开沟器升起或降落；③液压自动式，在现代大型牵引式条播机上采用，以液压缸操纵和升降开沟器。
在开沟器升起，即从工作位置变到运输位置时，离合器切断传动，使排种（肥）器停止工作。反之，开沟器下落到工作位置时，离合器接合传动，排种（肥）器重新开始工作。
种子落入种沟后，为达到要求的覆盖深度，必须安装覆土器。谷物条播机上常用的覆土器有拖环式、拖杆式和弹簧钢丝式。
见划印器。
谷物条播机上的排种器和排肥器，大多由地轮通过传动机构驱动。为使排量均匀、稳定，传动机构必须工作可靠，调节方便。传动机构常用链传动，齿轮传动加上适当的变速机构。谷物条播机上可采用左右地轮各驱动半数排种器和排肥器。或一个地轮驱动全部排种器，而另一个地轮驱动全部排肥器。亦可用镇压轮通过链传动驱动排种器和排肥器。
