利用弹性元件受力变形的原理制造的测力仪器。主要用于测量拖拉机牵引力和犁、耙、播种机、收割机及其他机械的牵引阻力。也可用于材料、杆件、构件受力以及对农作物的茎秆、果实、块茎等采摘力的测量。拉力仪按弹性元件和传递力方式的不同分板簧式拉力仪、液压拉力仪和电拉力仪等。板簧式拉力仪采用板簧作弹性体，板簧受外力后变形，经传动机构放大后，显示并记录所受的力值。
利用弹性元件受力变形的原理制造的测力仪器。主要用于测量拖拉机牵引力和犁、耙、播种机、收割机及其他机械的牵引阻力。也可用于材料、杆件、构件受力以及对农作物的茎秆、果实、块茎等采摘力的测量。拉力仪按弹性元件和传递力方式的不同分板簧式拉力仪、液压拉力仪和电拉力仪等。
采用板簧作弹性体，板簧受外力后变形，经传动机构放大后，显示并记录所受的力值。它的灵敏度较高，结构紧凑，便于携带，通常在测试精度要求不高的情况下使用。
结构如图1。采用液压传感，力传感器与显示装置用油管连接。由于采用液压传递力，对动载有较好的适应能力，被测机械的振动不会影响测量结果，测得的数据也比较准确可靠，但调整维护不方便。
图1 液压拉力仪
具有灵敏度高，滞后小，测量误差小和便于数据处理等优点，所以得到广泛使用。力传感器和测量仪两部分用导线相连接。
电拉力仪的力传感器是把拉力转换为电量的元件。受外力后力传感器的弹性元件变形，并经敏感元件转换成可检测的电量。弹性元件按形状分有圆柱形、环形、S形以及膜式、梁式、轮辐式等多种型式。敏感元件广泛采用电阻应变计。电阻应变计通常接成桥式电路（图2）。传感器线性误差为0.5～0.05%，测力范围分别有1～100牛、100～5000牛、1～10吨、20～200吨等。
包括放大、显示、记录和处理单元。放大器将力传感器输出的微弱电信号进行放大，提高电平幅值。按工作原理分有调制式载频放大器、反馈放大器和自稳零运算放大器。前者是交流放大器，后两种为直流放大器。经放大后的模拟量用表头显示力值；数字量用十进制数码管（荧光数码管、发光二极管或液晶）显示力值。为便于分析和研究，被测力的变化规律可通过记录器记录下来，有笔录、磁带记录和打印记录等。记录的力值经数据处理器处理可获得所要求的均值、方差和载荷谱等。

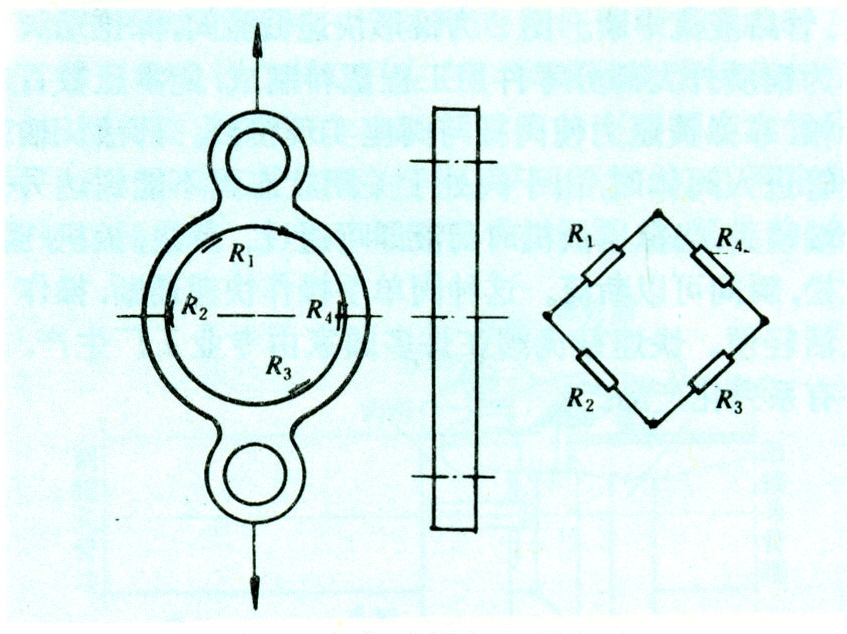

图2 力传感器的组桥电路
