既可以单独喷雾或喷粉，又可以同时进行喷雾喷粉（即湿润喷粉）的机具。由喷雾喷粉两部分构成，与拖拉机配套时，其液泵和风机由拖拉机动力输出轴经传动装置驱动。主要用于大田作物病虫害防治和化学除草，还可配用果园喷枪、高射程喷枪和高射程喷粉管，用于防治果树和林带病虫害。喷雾喷粉机的主要工作部件包括药液箱、液泵、喷杆、喷头、粉箱、风机、喷粉管、传动系统和悬挂架等。其工作原理如图所示。
既可以单独喷雾或喷粉，又可以同时进行喷雾喷粉（即湿润喷粉）的机具。由喷雾喷粉两部分构成，与拖拉机配套时，其液泵和风机由拖拉机动力输出轴经传动装置驱动。主要用于大田作物病虫害防治和化学除草，还可配用果园喷枪、高射程喷枪和高射程喷粉管，用于防治果树和林带病虫害。
喷雾喷粉机的主要工作部件包括药液箱、液泵、喷杆、喷头、粉箱、风机、喷粉管、传动系统和悬挂架等。其工作原理如图所示。作业时，拖拉机动力输出轴通过变速箱驱动液泵，将药液加压后经喷杆由喷头喷出。机具进行喷粉作业时，将液泵离合器脱开，通过变速箱输出轴带动风机叶轮作高速旋转，同时又驱动搅拌输粉装置转动，输出的药粉进入风机与高速气流混合，从两侧风机出口进入喷粉管，由喷粉头喷出。喷雾喷粉联合作业时，在药液箱内加入水，粉箱里加入药粉，并使喷雾、喷粉幅宽相等，然后分别启动液泵和风机，正常运转后，打开喷雾开关和粉门开关，即可进行喷雾喷粉。

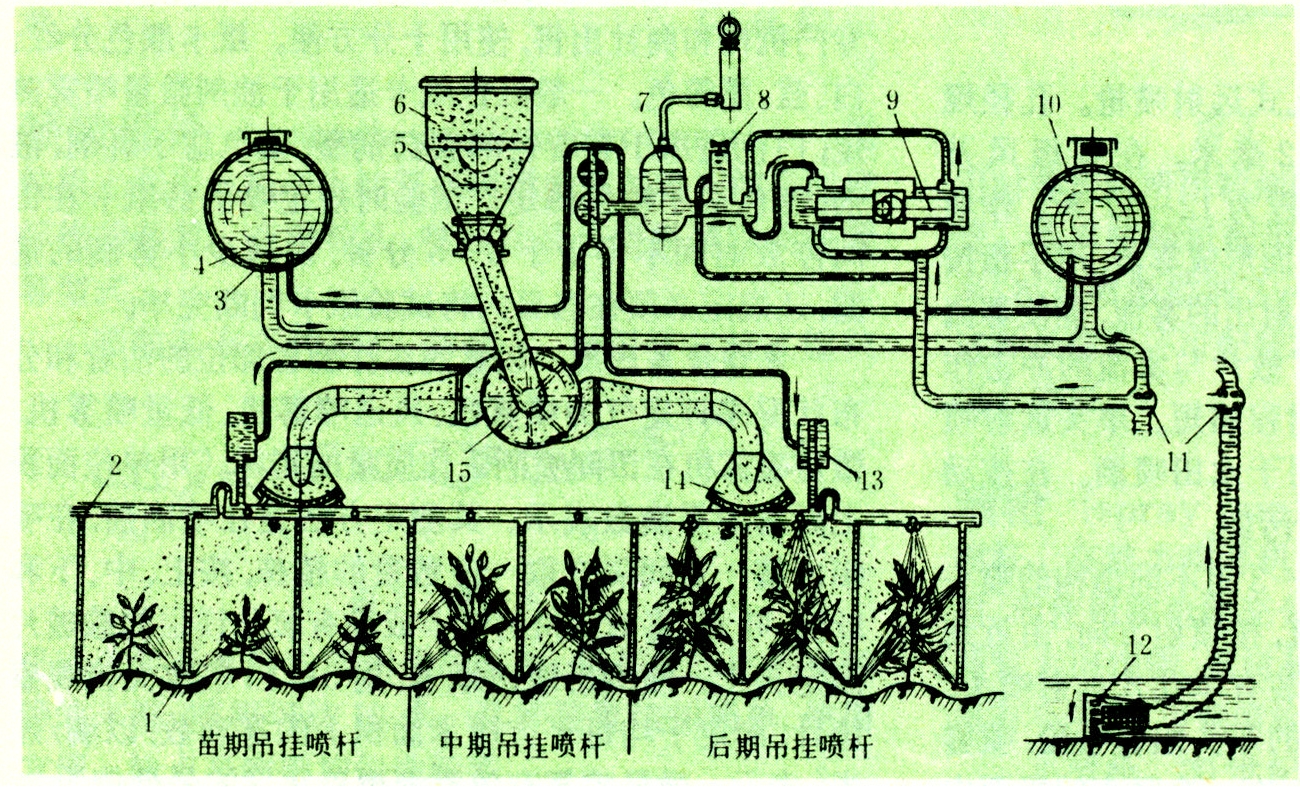

喷雾喷粉机工作原理图
为适应多用途的要求，可根据不同作物及作物不同生长期和病虫害发生部位，合理选用喷杆型式，如棉花中、后期病虫害防治，以及在叶的背面发生虫害时，应选用吊挂喷杆。喷头亦可配置旋水芯式圆锥雾喷头和狭缝式扇形雾喷头两种。扇形喷头用于喷除草剂。喷粉管采用聚乙烯薄膜管，管上有许多喷孔，喷幅一般为8～10米，所用液泵多为双缸活塞泵，工作压力为300～900千帕。风机多为离心式，风量一般为0.6～0.7米3/秒。药液箱有两个，分置于拖拉机发动机两侧，根据配套拖拉机不同，容积为500～1000升。
