能使高聚物分子间产生交联形成体型结构的物质。它的作用是增加产品的不溶、不熔性。固化剂如直接参与反应而结合在树脂结构中，则叫交联剂。

固化剂的种类很多，可概括为以下几类：①单组分固化剂。如氯化铵、苯磺酸。②多组分固化剂。如氯化铵与氯化锌合用，氯化铵与尿素、六亚甲基四胺合用。③潜伏性固化剂。即在常温下呈化学惰性，在某特定温度下起作用的固化剂，如有机醇胺类化合物、环氧氯丙烷尿素共聚物等。④微胶囊固化剂。固化剂表面有一层保护膜（胶囊）在常温常压下由于表层胶囊的隔离不起作用，在高温或受压下，表层胶囊被破坏，胶囊内固化剂与树脂接触而起固化作用。

固化剂的选择和用量，应根据树脂的特性、用途及使用时的环境温度而定。①用于脲醛树脂的固化剂是与树脂混合时能放出酸的强酸铵盐，如氯化铵、硫酸铵、盐酸苯胺等；或是弱的酸性物质，如草酸、苯磺酸、无水苯甲酸等有机酸。用于环氧树脂的固化剂主要有：胺类固化剂如乙二胺、二乙烯三胺；酸酐类固化剂如顺丁烯二酸酐、邻苯二甲酸酐等；含有活性基团的合成树脂类固化剂如酚醛树脂、聚酰胺树脂等。②根据用途及人造板生产工艺要求选择固化剂的种类及用量。如生产三层结构的刨花板，由于板坯较厚，表层刨花和芯层刨花受热时间长短不同，但要求表层胶和芯层胶的固化速度接近，因此，表层胶需要选择多组分固化剂如氯化铵与氨水合用以减慢固化速度；芯层胶用单组分氯化铵以加快固化速度。③使用时环境温度对胶液的活性期有直接的影响。胶液活性期在室温（20～25℃）条件下，一般要求4～6小时。为了保证合适的固化时间和活性期，在配制胶粘剂时，要根据环境温度选择固化剂的种类和用量（见表）。

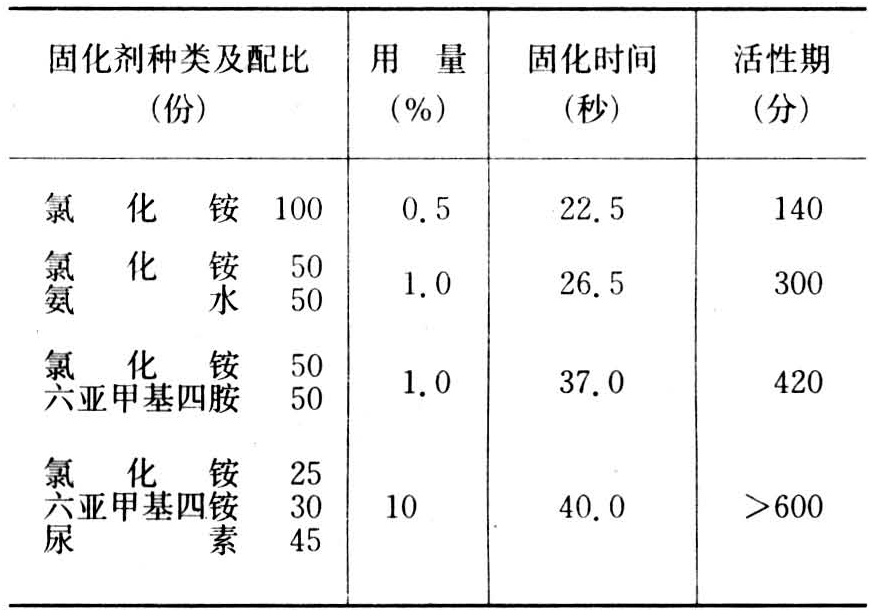

脲醛树脂常用固化剂种类和用量不同对固化时间、活性期的影响

固化剂用量以液体树脂100为基数；固化时间在100℃条件下测定；活性期在20℃条件下测定。
