依靠风机气流输送药液雾滴到靶标的液力喷雾机。可用于果园和大田病虫害防治作业。

1937年以前，美国就在果园中开始使用风速较高、风量较小的风送喷雾机。1940年前后，改为使用目前这种中等风速、大风量的风送式液力喷雾机代替高压喷枪喷药。在美国病虫害防治机械发展史上是一场革命。随后在欧洲和日本也得到迅速发展使用。如日本1956年开始生产，在建立了病虫害防治合作组织后发展很快，到1988年，已有80%的果园使用风送液力喷雾机喷药。中国尚处在试用阶段。

按拖带的方式可分为牵引式、悬挂式和自走式；按动力供给分，则有拖拉机动力输出轴驱动和喷雾机自身配带动力机驱动。其基本结构为：主要由药液箱、过滤装置、搅拌装置、液泵、雾化装置（见）和风机及喷头组成。其组成与一般工作过程见图1。风机主要有轴流式和离心式两种。目前生产的大型风送液力喷雾机较多采用轴流式风机（图2）。它与离心式风机相比，具有输出气流量大，效率高，气流速度较柔和等优点。轴向输出的气流经导流装置变向90°，呈放射状喷出。环带状喷出口顶端安装有上导风板，下端装有下导风板，引导气流喷向。离心式风机叶轮上的叶片有径向、前弯及后弯的型式，可配合平行侧壁的蜗形外壳（图3）及将气流分成多股喷出的外壳（图4）。其圆筒形或鱼尾形喷出口的形状起着引导气流喷向作用。药液喷头安装在气流喷出口处，高速气流可使药液雾滴进一步细化（见彩图69、71、76、78）

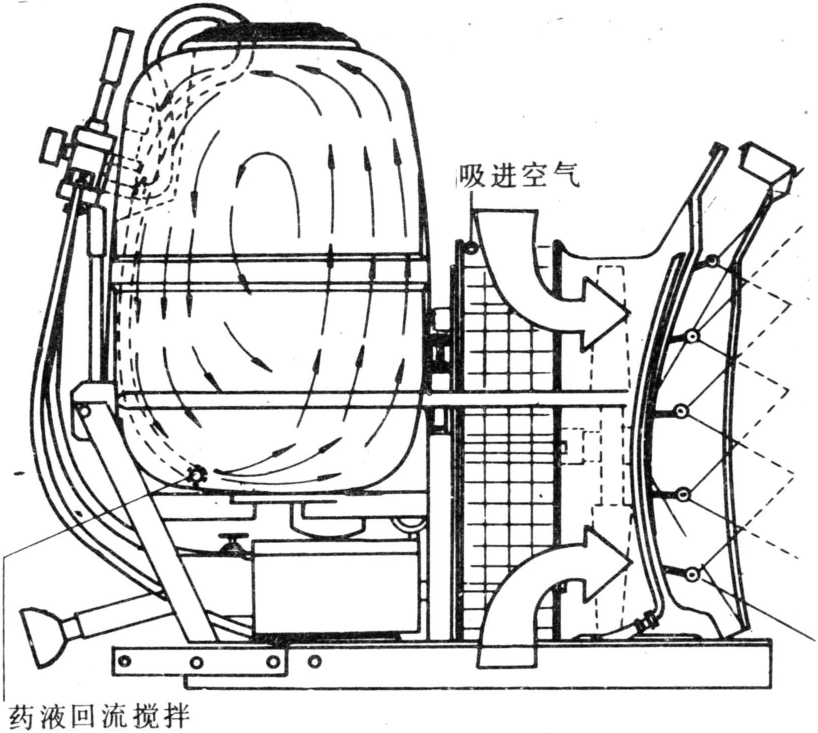

图1 风送液力喷雾机工作过程示意图

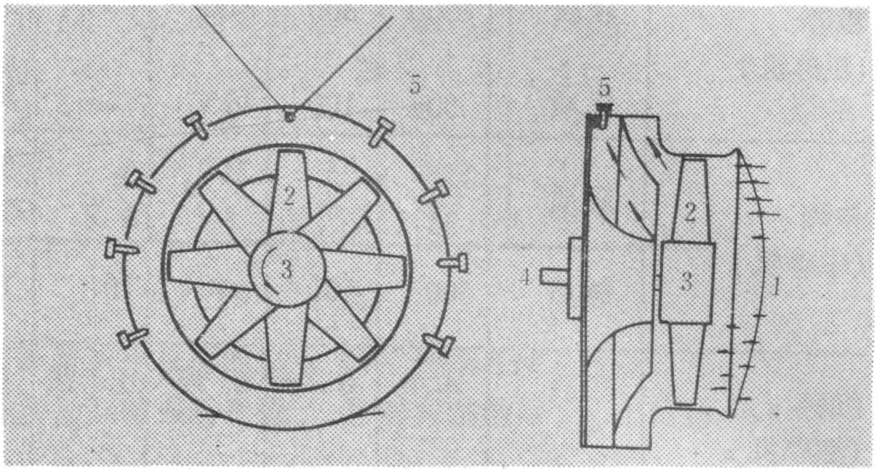

图2 轴流式风机

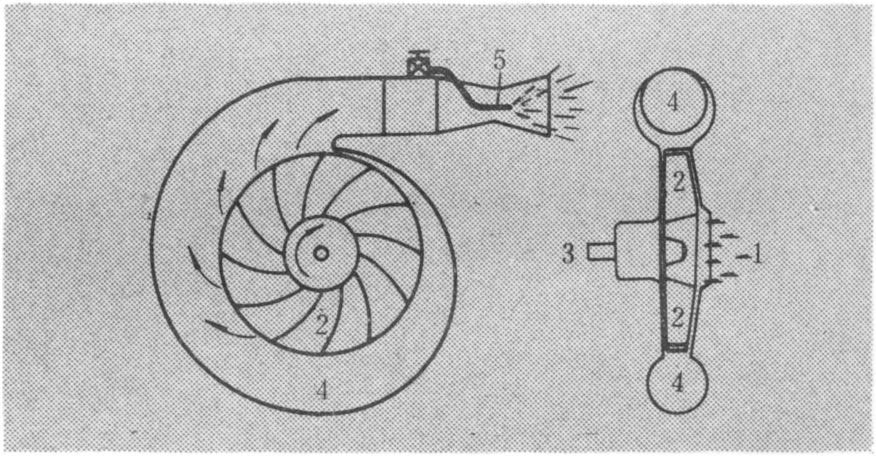

图3 配有蜗形外壳的离心式风机

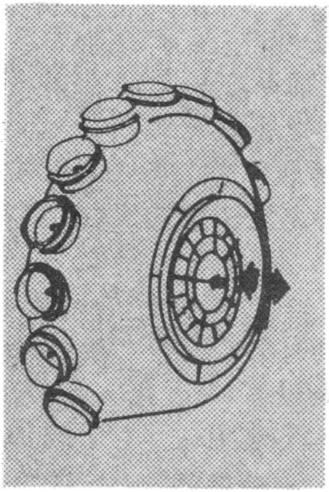

图4 气流分成多股喷出的离心式风机

可用于大田和果园喷药，以果园喷药为主。

大田喷药

用于大田喷药有两种型式：一种是将多个喷头安装在一个气流喷出口处，充分利用风机气流输送药液雾滴有较大射程的特点，宽幅喷施，可有很高的工作效率。但缺点是药液在喷幅内分布不很均匀；另一种是每一个液力喷头处皆有单独的气流喷出口，高速气流的作用是加强雾滴的穿透与沉积，可较好地改善喷施质量。但机具的制造成本要比液力喷雾机高得多。（见彩图70、74、89）

果园喷药

使用的特点是主要依靠风机气流取代树冠内静止空气，使气流携带的雾滴沉积于枝叶和果实上，喷施压力高时对雾滴在树冠内的穿透和沉积也能起重要作用。有以下三方面：其一，选定作业行进速度。把风机输送的气流能完全取代树冠内空气做为作业行进速度的理论极限。行进速度过高，树冠内不能充满药雾，行进速度过低，则喷施过量，药液流失。其二，喷头选配。喷雾机行进速度确定后，根据每棵树或每公顷的施药液量要求，选择合适型号的喷头（同一型号喷头在不同喷施压力下具有不同喷量）。喷头的安装应保证足够的药液在树冠各部位均匀沉积分布。喷头的配置根据树型而定，在轴流风机环带状喷出口靠下部位排列的喷头，影响大部分树冠的药液沉积分布，而靠上部位的喷头主要喷施上部树冠。喷施压力大时，喷头安装的倾斜角度对药液在树冠上沉积分布的部位也有影响。其三，导风板安装角度的调节。上导风板的安装斜度应保证树行内大部分树冠皆能处在喷施的药雾气流中；下导风板的安装斜度应保证下部树冠的喷药，并使药液不喷在地面上（图5）。此外，在喷药过程中，喷雾机是不停顿持续前进的，故要取得满意的施药质量，果园的结构和修剪必须与风机气流喷送药雾的喷施特点配合。果树应采用矮化密植栽培，疏去过分稠密的枝叶，修剪成墙篱形式等。（见彩图69～73、76～78、96、101）

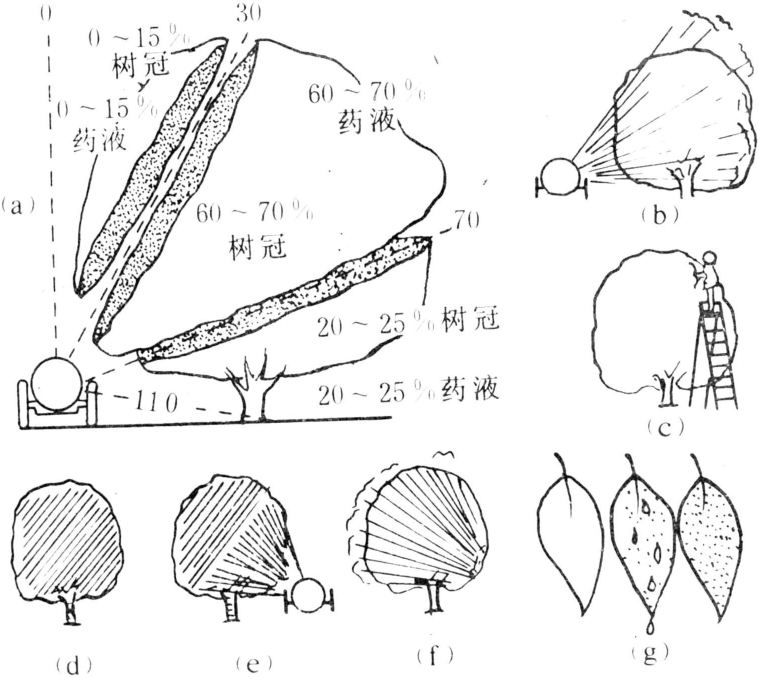

图5 正确使用果园风送液力喷雾机图解
