turbine）利用水流能量转变为旋转机械能的原动机。

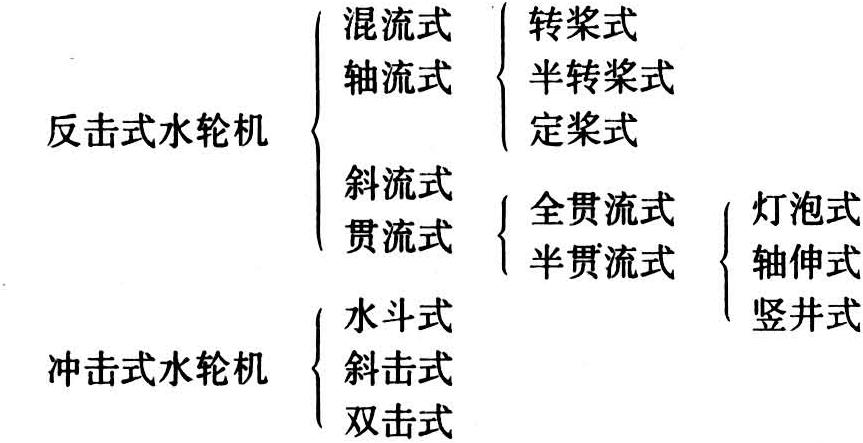

种类很多，主要区别在水的流向与转轮结构的不同。其分类如下：

水轮机

反击式水轮机主要利用转轮进口处水流的压力能量进行工作。①混流式水轮机（图1），水流直接从水轮机四周经导叶后辐向进入转轮，使其旋转作功，然后沿轴向流出转轮，从尾水管泄至下游。由于水辐向流进，轴向流出，故称为混流式。②轴流式水轮机（图2），转轮为螺旋桨式，一般为四叶桨式，也有二、三或六叶者。水流沿轴进入水轮，推动转轮旋转，并沿轴流出。按轮叶结构分为定桨式，转桨式和半转桨式三种：定桨式桨叶不能调整；转桨式可依桨轴转动，当水头、出力变化时，桨叶可根据水流运动情况转动一定角度，始终保持最符合水流运动的倾斜位置，以减少水流能量损失，提高水轮机效率；半转桨式转桨需停机后，将轮叶安装角调整到0°、＋5°、＋10°或-5°。③贯流式水轮机，转轮与轴流式水轮机相同，实际上也是一种轴流式水轮机，只是水流进导叶到流出转轮不像轴流式中水流需改变方向，流道平直通畅，水力损失较小，效率较高。分为两种：全贯流式将发电机转子安装在水轮机转轮外圈，由于发电机的密封绝缘十分困难，很少使用；半贯流式的水轮机和发电机仍分成两独立部分，又分灯泡式（图3）、轴伸式（图4）、竖井式（图5）。灯泡式水轮机的轮壳和发电机相连，其结构简单。轴伸式与竖井式的水轮机轴较长，伸出尾水管或伸入竖井内与发电机相联。轴伸式的流道弯曲，效率略有降低。这两种结构比较牢固，支撑不易振动。

图1 混流式水轮机结构图

图2 轴流式水轮机结构图

图3 18千瓦灯泡贯流水轮发电机组结构示意图

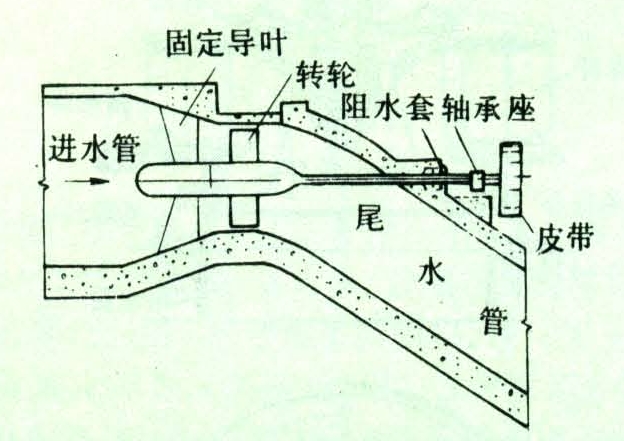

图4 轴伸贯流式水轮机

图5 竖井贯流式水轮机

冲击式水轮机是使经压力水管引来的水，流经针阀，从喷嘴喷出，形成高速射流冲击轮叶，推动水轮机转动，然后由尾水渠排往下游。依轮叶形状和喷嘴放置位置而分水斗式、斜击式、双击式。①水斗式水轮机（图6），轮叶像勺斗，中间有一凸起锐缘，将轮叶对称分为两半，喷嘴设在转轮的平面中，对正锐缘，使射流均匀分开，撞击损失小，运转б较平稳。②斜击式水轮机（图7），喷嘴与转轮的平面成一角度。其结构简单，耗水量很小。③双击式水轮机，水由喷嘴射出后，冲击轮叶一次，然后穿过叶轮内部再次冲击叶轮下侧轮叶一次（图8）。

图6 水斗式水轮机

图7 1.5千瓦简易微型斜击式水轮发电机组

图8 双击式水轮机（闸板调速）

水轮机的主要参数有：①水头（米），即水轮机进、出口水位高度差。②流量Q（米³/秒），即单位时间内流经水轮机排水量。③水轮机出力N（千瓦），表示水流的能量，N＝9.81QHη，式中Q为设计流量；H为平均水头；η为水轮机效率，小型水轮机在82%以下。④转速n（转/分）。⑤比速n_s＝，即工作水头为1米，水轮机功率为1千瓦时，水轮机的转速。

反击式水轮机适用于低水头，大流量，冲击式适用于高速水流。中、小型适用条件见表。

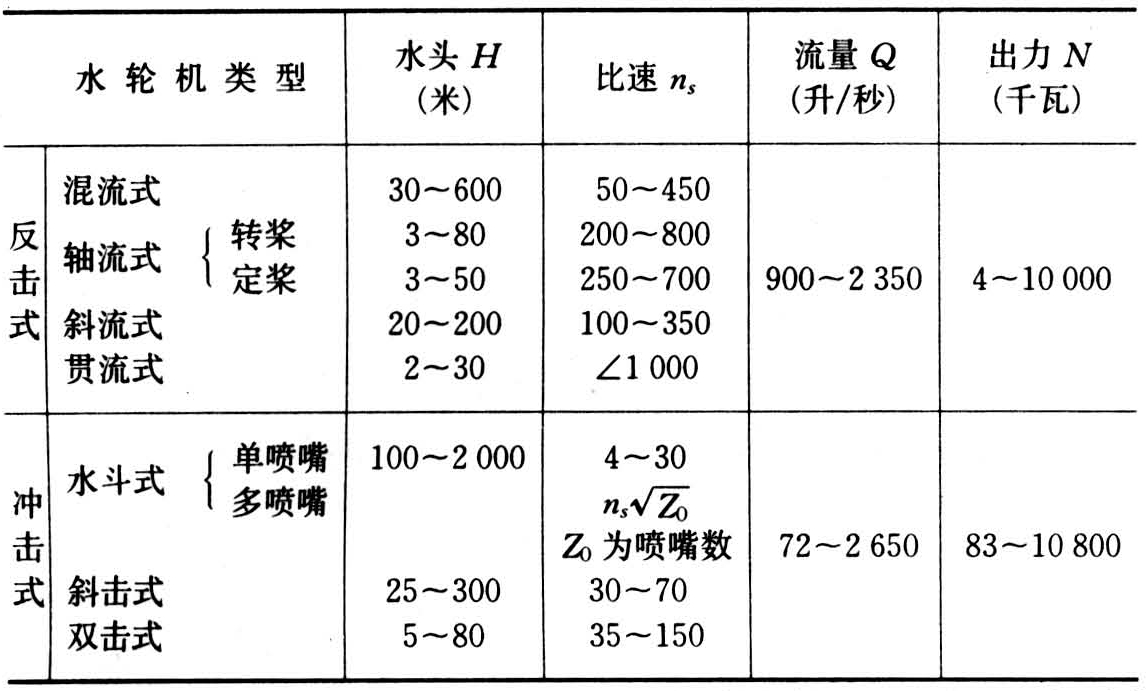

中、小型各类水轮机适用条件

调节进入水轮机的水量，控制水轮机转速的装置，是水轮机的重要组成部分，其结构有多种型式，可根据水轮机的类型选择相应的调速装置。
