当继电保护动作使断路器跳闸后，经必要的时延，令断路器重新合闸的自动控制装置。按重合次数及功能分为单相、三相自动重合闸，一次、多次重合闸，综合重合闸；按结构和动作方法分为机械式、电气式自动重合闸；按与继电器保护的配合方式分保护前加速、保护后加速及不加速保护重合闸；按使用条件分为单侧电源、双侧电源重合闸等。对自动重合闸装置的基本要求：①值班人员手动操作断路器时，或因线路上存在故障，手动投入断路器，保护装置动作将其断开时，不应重合；②当断路器由继电保护动作或其他原因而跳开后，应使断路器重合；③自动重合闸装置的动作次数应符合预先的规定，但当装置元件损坏、保护继电器拒动、存在永久性故障时，不应多次重合；④自动重合闸动作后，一般应能自动复归（也可手动复归）；⑤应能在断路器重合以前或以后，加速继电器的动作，以便更好地和继电器配合，加速切断故障；⑥在双侧电源线路上实现重合闸时，应考虑合闸双侧电源间的同步问题；⑦当断路器处于不正常状态，而又不允许实现重合时，应将其闭锁。

系统中采用重合闸的技术经济效果：①提高供电可靠性，减少线路停电次数，特别是单侧电源的单回线路；②提高系统并列运行的稳定性；③考虑重合闸的作用，有时可缓架双回线路节约投资；④可纠正误跳闸。因重合闸经济可靠，在10千伏及以上电力系统中广泛应用。

线路上装设重合闸装置后，重合成功次数与重合总动作次数的比，称为重合闸成功率，据统计其值约在60%～90%之间，它亦表示输电线路的瞬时性故障占全部故障的百分比。

自动重合闸装置由重合闸继电器及控制电路组成。电磁型重合闸继电器是一种组合继电器，它包括时间继电器、中间继电器、充放电电阻及储能电容器等，装置原理接线图见图1。

图1 电磁式三相一次自动重合闸原理接线图

断路器投入后，电容器建立与电源相等的电压，重合闸继电器处于准备状态，监视中间继电器ZJ接点的信号灯XD点亮。线路发生瞬时故障时，继电保护动作，使断路器跳开，同时跳闸电流经防跳继电器TBJ的电流启动线圈，使之启动。断路器跳开后，辅助接点DL₂断开，TBJ因启动线圈失磁而复原；辅助接点DL₁闭合，跳闸位置继电器TWJ获得励磁，其接点TWJ₁闭合，时间继电器1SJ启动，经整定时限（约0.5～1.5秒）电弧熄灭，瞬时故障消失后，其延时常开接点1SJ₁闭合。接通电容器对中间继电器ZJ电压线圈的放电回路，使ZJ动作，接通合闸接触回路，HC动作，使断路器闭合。断路器重合后，DL₁断开，ZJ因电流自保持线圈失电而返回，TWJ随之返回，TWJ₁接点断开，1SJ返回，接点1SJ₁断开，电容器C重新充电，经15～25秒后充电结束，准备下次动作。

断路器因其他原因误跳，重合闸的动作情况同上。

线路发生金属性永久故障时，装置动作使断路器重合后，因故障未消除，继电保护将再次动作使断路器跳闸，时间继电器1SJ再次启动，经整定延时后，接点1SJ闭合，电容器C接通ZJ电压线圈，但因充电时间短，电压甚低，ZJ不能启动，保证断路器不再次重合。

用控制开关KK手动操作跳闸时，㉑㉓断开，②④接通，电容器C向仅几百欧的电阻2R放电，很快使其电压接近于零。由于1SJ回路已由㉑㉓断开，且U_c又下降为零，断路器不能再重合。当线路存在故障

时手动合闸，KK的㉕㉘闭合，使加速继电器JSJ动作，合闸后，继电保护动作，经加速继电器JSJ的常开接点，使断路器加速跳开，这个时间很短，因电容器电压低而不能启动ZJ，所以断路器不会重合。

为防止断路器多次重合于故障线路，装设防跳继电器TBJ。有些情况下（如母线差动保护动作），断路器跳开后，不允许自动重合，应装有闭锁。

在线路发生故障而中断供电时，加速切除故障，迅速恢复向用户供电，以保证系统的安全与可靠，继电保护必须与自动装置很好配合。继电保护与三相一次重合闸配合方式，广泛应用后加速保护，其原理接线图见图2。

当线路发生故障时，首先选择延时保护动作，断路器跳开后，启动自动重合闸装置，接点接通，使JSJ动作，JSJ₁和JSJ₂均闭合。如果是瞬时性故障，保护不再启动，BH不会闭合，装置经0.4秒返回。如果是永久性故障，重合后保护又启动接点BH闭合，通过JSJ₂接通中间继电器BCJ去跳闸，因此动作不带时限（速动），即实现了重合后加速保护。

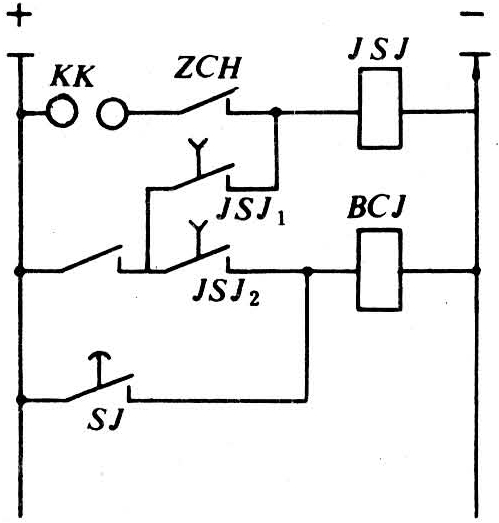

图2 重合闸后加速原理接线图
