单位重量土壤胶体的总表面积，常用每克土壤胶体的总表面积（平方米），即米²/克来表示。

土壤胶体的表面可分为内表面和外表面。内表面是指膨胀性粘土矿物（如蒙脱石，蛭石等）层间的表面。外表面是指粘土矿物的外部表面以及腐殖质，游离氧化铁，游离氧化铝等胶膜的表面。

粘土矿物组成及其性质

表1表明，粘土矿物类型不同其б表面大小差别相当大。所以，以蒙脱石和水化云母为主的黑土胶体（＜2微米）有较大的б表面，而以高岭石为主的红壤和砖红壤胶体的б表面则较小（表2）。

粘土矿物或胶体所饱和的阳离子也影响б表面（表3）。

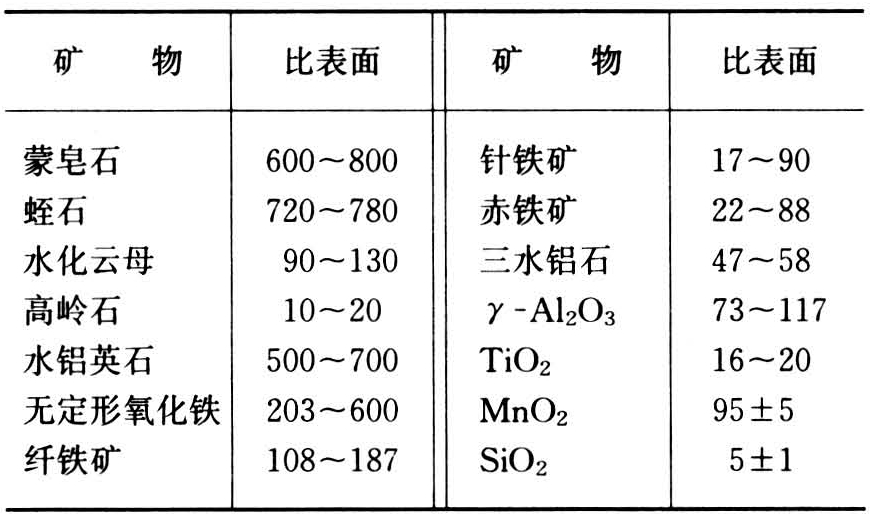

表1 粘土矿物的比表面（m²/g）

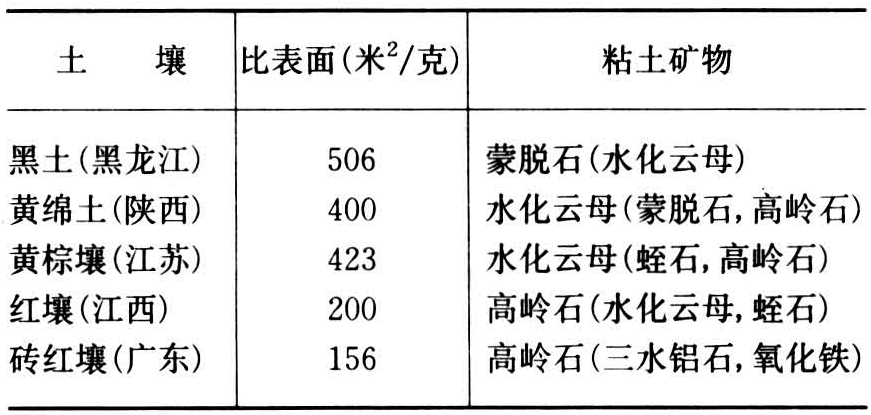

表2 几种土壤胶体（＜2um）的比表面（乙二醇乙醚法测定）

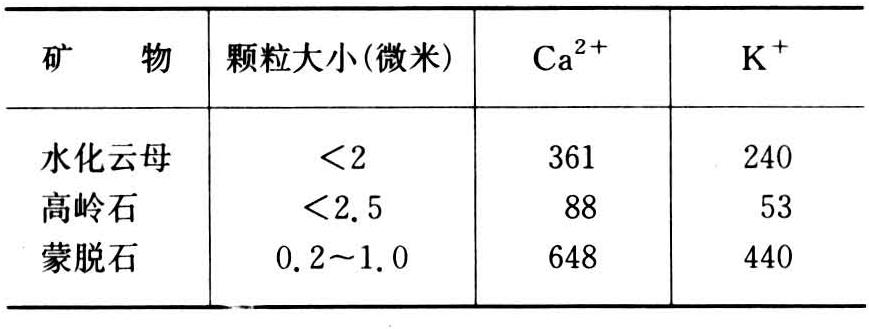

表3 交换性阳离子对粘土矿物比表面影响（m²/g，乙二醇蒸气法）

氧化物的比表面因其组成、形态、结晶程度、存在状况如单粒或胶膜等不同而变化。无定形氧化铁的比表面要比结晶的针铁矿、赤铁矿的比表面大好多倍（表1）。人工制备的新鲜的无定形铁铝氧化物б表面约在300～500米²/克之间，一经脱水老化即缩小至原有的2%～13%。

测定方法

测定比表面的方法不同可引起比表面值较大差异，所以各种方法都有一定适用条件。

土壤胶体的有机成分和无机胶膜对表面积也有一定影响。由于它们与粘土矿物之间存在着复杂的结合关系，所以影响也较复杂。

气相吸附法

这是基于BET布鲁诺（Brun-auer）、埃米特（Emmett）和特勒（Teller，1938）的气体多层吸附理论的方法。BET方法能用于单分子层吸附，也能用于多分子层吸附：

比表面

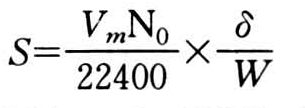

式中：P为气体吸附平衡压力，帕斯卡；P_o为气体在吸附温度时的饱和蒸汽压，帕斯卡；P/P_o为相对压力；V为在P/P_o时吸附的气体在标准状态下的体积，立方厘米；V_m为在吸附剂表面上形成一单分子层所需要的气体体积（标准状态），立方厘米；C为与吸附热有关的常数。当以P/V（P_o-P）对P/P_o作图时应得一直线，其斜率为（C-1）/V_mC，截矩为1/V_mC，可求出V_m，即V_m＝1/（斜率＋截矩）。由下式计算吸附剂比表面积S：

比表面

式中：W为样品重量；δ为吸附分子的横截面积；N₀为阿佛加德罗常数。若用N₂作为吸附气体，则：

S＝4.36 V_m/W（米²/克）

气体吸附法测定技术复杂，要求条件也较高。由于被吸附的气体分子不能进入晶层之间，所以测定的表面积只能代表外表面积。此法不适用于膨胀性矿物。

极性有机分子吸附法

使极性有机分子以单分子层或双分子层吸附在土壤颗粒表面。根据吸附的极性有机分子的重量和大小，可算出土壤的总表面积。还可将土壤经过预处理，使膨胀性粘土矿物的晶格破坏，或将膨胀性粘土矿物的晶层阻塞，从这种条件下极性有机分子的吸附量可算出土壤的外表面积。土壤的总表面积减去其外表面积，即为土壤的内表面积。常见的极性有机分子有乙二醇、甘油、乙二醇乙醚等。此法在土壤研究中已被广泛采用。
